异形光学镜片的加工技术？

一般在工作中接触的“异形镜片”，基本上都会是一个非常有挑战性和前沿的领域。

什么是异形镜片？

首先要来明确一下，什么是异形镜片？

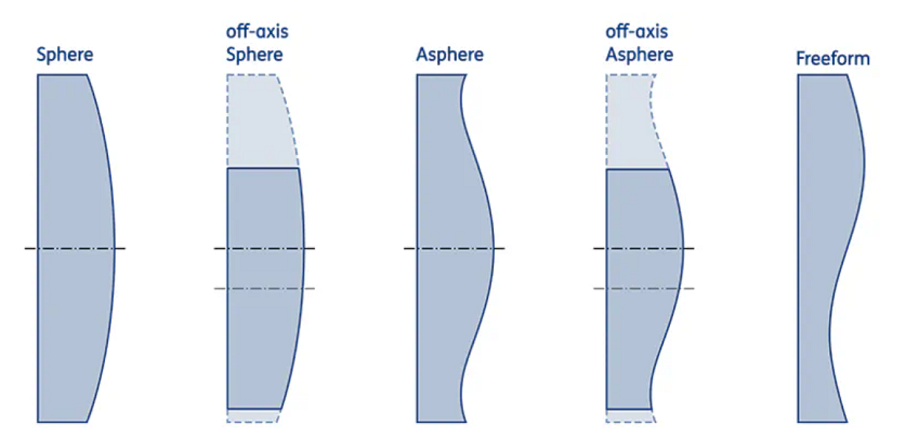

在光学工程领域，异形镜片通常指所有偏离传统球面或平面形状的光学镜片。

所谓“异形”的核心在于面形的复杂性和设计的自由度，目的是为了实现更优异的光学性能、更紧凑的系统结构或特殊的光场调控。

异形镜片主要可以分为以下几大类：

非球面镜片，拥有一个或多个非球面（如二次曲面、高次曲面）的光学表面。

它用一个复杂的曲面方程来描述，取代了多个球面镜片组合才能校正的像差。

非球面能显著减少系统镜片数量、减轻重量、提高成像质量。常见于高端相机镜头、显微镜、天文望远镜。

自由曲面镜片，这是“异形”的进阶版。其表面无法用简单的旋转对称方程描述，没有统一的对称轴，面形自由度极高。

能够实现传统光学系统无法达成的功能，比如将高斯光束整形成平顶光束的光束整形透镜；在大视场、大孔径系统中实现完美像差校正像差校正透镜；用于VR/AR头盔中的透视光学组合器、汽车HUD（抬头显示器）、离轴反射式系统等特殊光学路径。

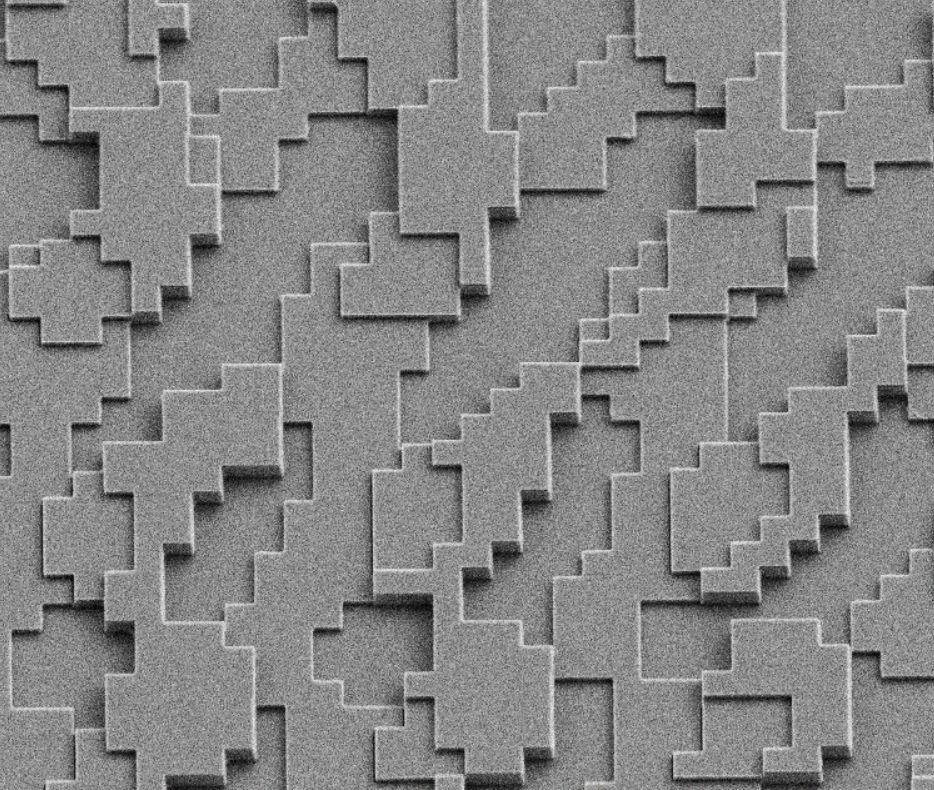

微结构光学元件，在镜片表面或基底内部制作出特征尺寸在微米到纳米级别的周期性或非周期性结构。

如衍射光学元件、微透镜阵列、亚波长抗反射结构等。

利用光的衍射或折射-衍射混合效应，实现轻量化、多功能集成（如分束、匀光、光束准直）。

其他特殊形状，如多边形、D形、带凹槽或法兰的镜片，通常为了满足特殊的机械安装或空间布局需求。

异形镜片的先进加工方式

异形镜片的加工方式的选择取决于镜片的材料（玻璃、塑料、晶体）、面形精度要求（RMS、PV值）、特征尺度、批量大小和成本。

以下是主流及前沿的加工技术：

1. 超精密单点金刚石车削

• 原理：使用天然单晶金刚石刀具，在超高精度的数控机床上对工件进行直接车削/铣削。
• 适用：尤其擅长加工塑料和非铁系金属材料（如铝合金、无氧铜）的非球面和自由曲面。也可加工部分软质晶体（如锗、硫化锌）。
• 优点：
  • 一次成型，效率高，适合原型和小批量。
  • 可以同时加工光学面和安装基准面，保证同心度。
  • 表面质量好，通常可直接使用（对于红外波段），或仅需少量抛光。
• 局限：不适用于普通玻璃等硬脆材料；存在刀具磨损和“中频误差”问题。

2. 超精密磨削与抛光

• 原理：对于玻璃、陶瓷等硬脆材料，通常采用“先磨后抛”的工艺。
  • 超精密磨削：使用金刚石或CBN砂轮，以确定的几何轨迹进行成型磨削，形成亚表面损伤层。
  • 计算机控制光学表面成型技术：这是加工高精度非球面和自由曲面的核心技术。通过数控系统控制小尺寸抛光头（气囊、磁流变、离子束等）在工件表面的驻留时间，选择性去除材料，逐步将面形收敛至设计要求。
• 优点：
  • 是加工高精度玻璃光学元件的主流方法。
  • CCOS技术成熟，面形控制能力强，可达纳米级RMS精度。
• 局限：工序多，周期长，成本高；对于极端陡峭或深凹的自由曲面，存在工具干涉难题。

3. 玻璃模压成型

• 原理：将玻璃预形体加热到软化温度以上，用超高精度的碳化钨或金刚石模具在惰性气体保护下进行压印，一次成型。
• 适用：大批量生产玻璃非球面、衍射微结构镜片的首选。常用于手机镜头、车载镜头、VR透镜。
• 优点：
  • 高效率、高一致性、低成本（摊薄模具费后）。
  • 免去抛光，直接形成光学表面。
• 局限：前期模具（超硬合金）制造难度大、成本极高；对玻璃的热学性能有要求；不适合超大尺寸和极小批量。

4. 注塑成型

• 原理：与玻璃模压类似，但针对光学塑料（如PMMA, PC, COC）。将熔融塑料注入高精度模具型腔，冷却后脱模。
• 适用：消费电子、照明、低成本光学系统中塑料非球面、自由曲面和微结构元件的绝对主流加工方式。
• 优点：效率极高，成本最低，可集成复杂结构和安装特征。
• 局限：材料受限于塑料，存在热膨胀、吸水性等问题，精度和耐用性通常低于玻璃。

5. 光刻与蚀刻技术

• 原理：属于微纳加工范畴。通过涂胶、曝光（激光直写或掩模）、显影、蚀刻（反应离子刻蚀RIE或湿法刻蚀）等工艺，将设计图形转移到基片表面或内部。
• 适用：制造衍射光学元件、微透镜阵列、光子晶体等表面微纳结构。
• 优点：精度可达纳米级，可实现最复杂的二维/三维微结构。
• 局限：通常是平面或浅层曲面上的加工，深度能力有限；工艺复杂，设备昂贵。

6. 增材制造（3D打印）

• 原理：通过双光子聚合、立体光刻等微纳尺度3D打印技术，逐层累加材料成型。
• 适用：目前主要用于制造复杂微光学元件原型、混合光学系统（如集成光导）、非成像光学元件。也开始探索用于红外材料的直接成型。
• 优点：设计自由度无与伦比，可制造传统方法无法实现的内部结构。
• 局限：表面粗糙度较差，通常需要后处理；材料光学性能（均匀性、透过率）与传统光学材料有差距；尚未成为高精度成像元件的主流制造手段。

根据上边对于加工放上的描述，不同的异形镜片选择最佳适配的加工方式。

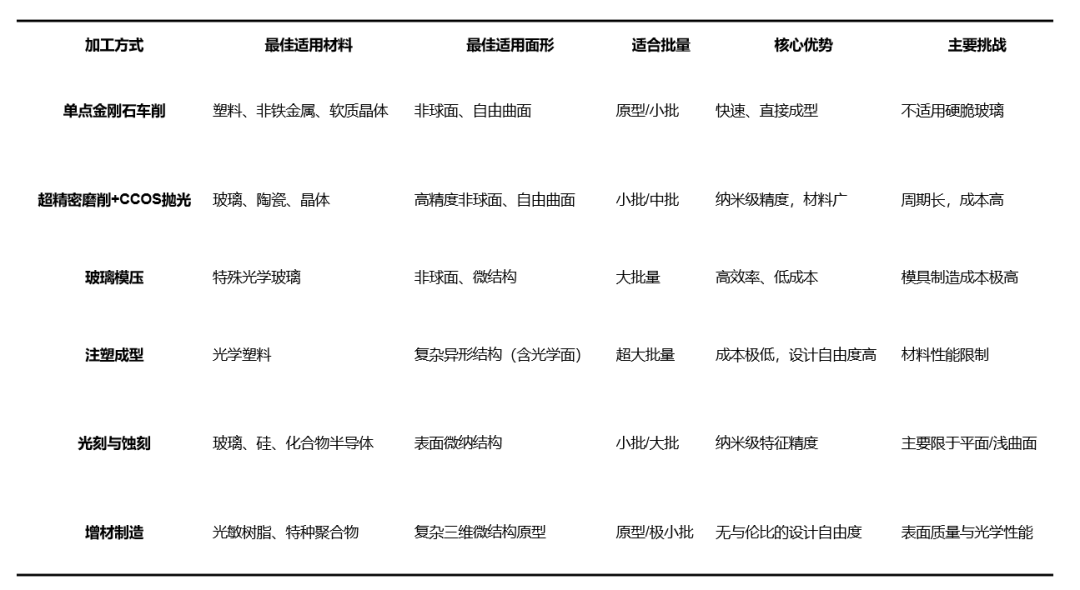

加工方式的选择建议可以参考下边表格：

作为光学工程师，在选择加工方式时，建议你遵循以下路径：

1. 明确设计指标：首先是光学性能（波前差、MTF），其次是机械尺寸、材料、环境耐受性。
2. 评估批量与成本：这是决定工艺路线的关键经济因素。
3. 协同设计与制造：在光学设计阶段就与加工专家沟通。例如，为金刚石车削设计时避免过于陡峭的局部斜率；为模压设计时考虑脱模斜度。
4. 重视检测：“没有检测，就没有加工”。异形镜片的检测（如非接触式三维轮廓仪、干涉仪配合计算全息片）本身也是一大挑战，必须纳入整体方案。

异形光学元件的加工是光学、机械、材料、控制等多学科交叉的尖端领域。

目前的发展趋势是复合加工，如车削+抛光；确定性加工，如基于在线检测的智能CCOS；智能化加工，利用AI优化工艺参数。
