ODCC网络工作组指导、HQ牵头设计符合ETH-X超节点架构（腾讯主推）的整机柜服务器：

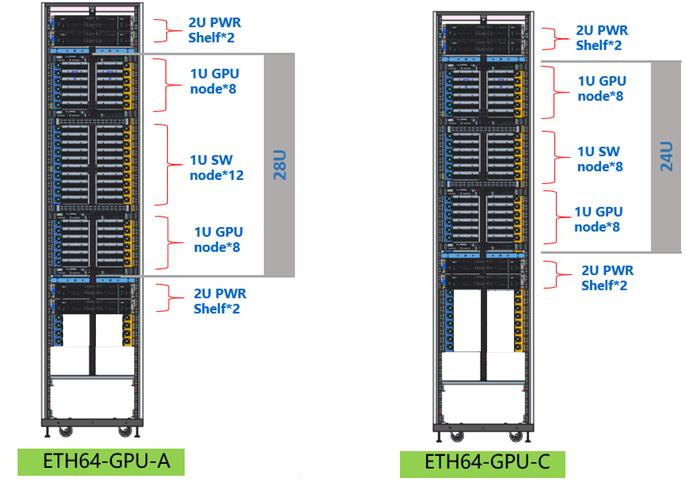

AI Rack整机柜布局（来自ODCC）

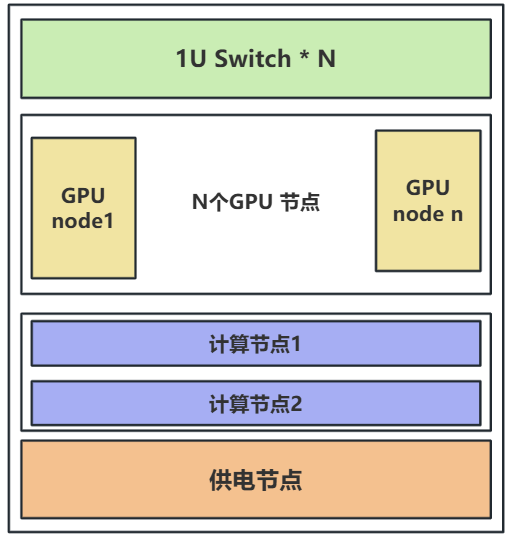

某16U超节点服务器框架图（示例）：

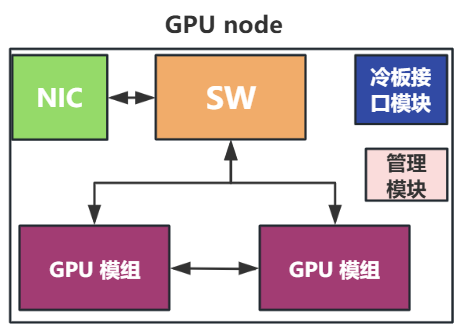

超节点内部各模块如计算节点、GPU node、交换机均液冷散热（供电节点内部的散热方案暂不确定）。GPU node是标准SW芯片（如89144、CX-8等）下挂OAM模组，每一个GPU node都有单独的管理系统，可维护性很强。如下是GPU node内部的模块架构：

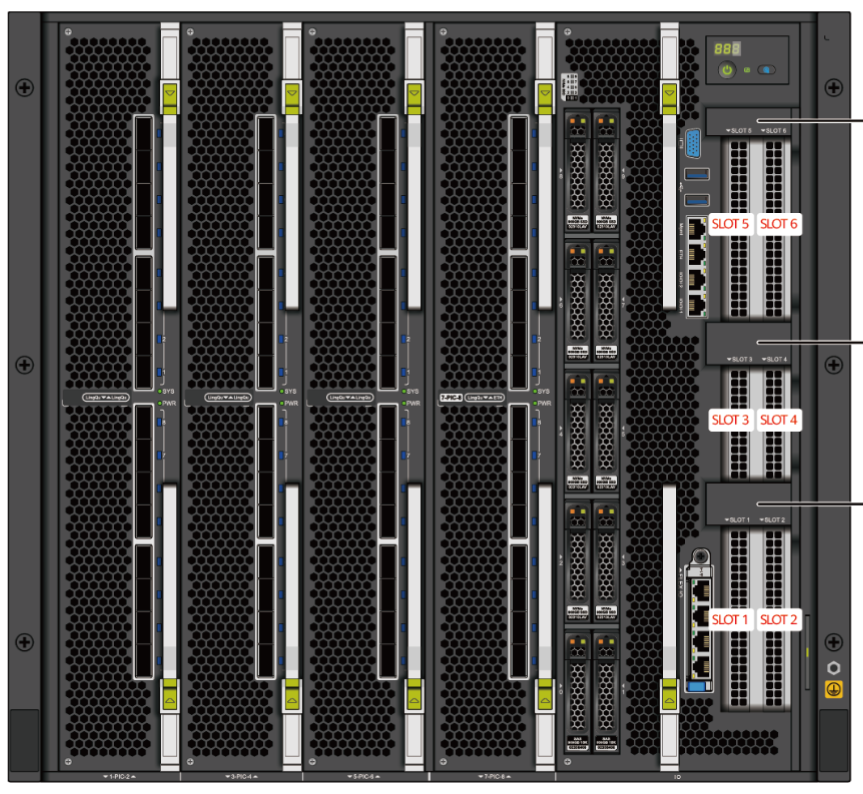

华为Atlas 800T A3 超节点：

什么是超节点

1. 超节点的定义

   超节点（SuperPod）是一种新型的高性能计算架构，它通过以下方式实现算力的突破性提升：

   高密度整合：将大量计算、存储、网络资源整合到一个物理单元中

   统一内存空间：通过高速互联技术实现内存的统一编址和访问

   超低延迟互联：采用专用高速总线，实现纳秒级的通信延迟

   智能调度：通过软件定义的方式实现资源的动态分配和优化



   简单来说，超节点就像是一个 “超级计算机集群的集群”，它将多个计算节点整合为一个逻辑上的单一计算单元。

2. 超节点的核心特征

   a. 物理整合度高

   超节点通常采用高密度机柜设计，将数十甚至数百个计算节点整合到一个或几个机柜中。例如，英伟达的 DGX SuperPOD 可以将 36 个 Grace CPU 和 72 个 Blackwell GPU 集成到一个液冷机柜中。

   b. 统一内存架构

   超节点实现了全局内存的统一编址，使得不同节点的内存可以像本地内存一样被访问。这消除了传统集群中 “序列化 – 网络传输 – 反序列化” 的开销。

   c. 专用高速互联

   超节点采用专用的高速互联技术，如 NVLink、UALink 等，实现节点间的超低延迟通信。通信延迟通常在百纳秒级别，远低于传统以太网的微秒级别。

   d. 全液冷散热

   由于密度极高，超节点必须采用高效的散热方案。全液冷技术能够将 PUE（电源使用效率）降低到 1.05 以下，远优于传统的风冷方案。

   e. 软件定义管理

   超节点配备了专门的管理软件，能够实现资源的动态分配、负载均衡、故障恢复等功能。这些软件通常基于 Kubernetes 等容器编排平台进行扩展。

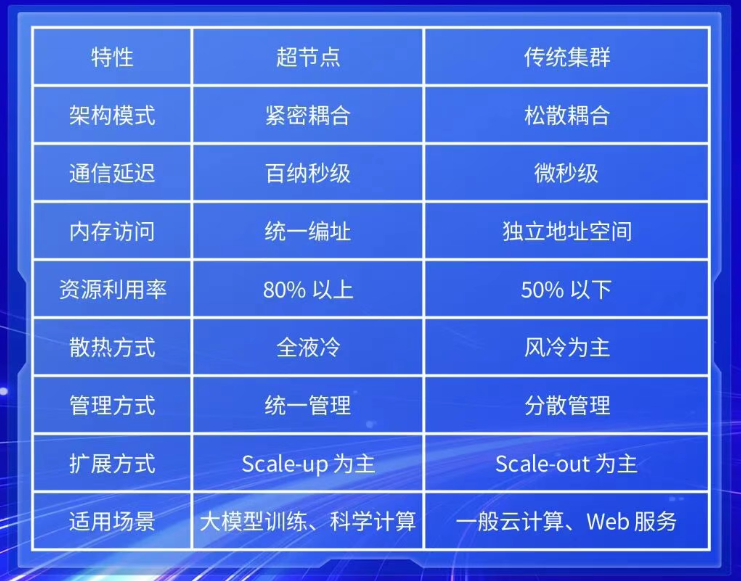

3. 超节点与传统架构的区别



   （图片来自odcc）
