本期文章将讨论两个确保光学系统高性能的核心工程基础：机械误差如何影响光路，以及材料如何保证结构在受力下的稳定。
一、 图像运动与方向性：机械误差的光学映射
在理想世界中，光学系统的每一个组件都应完美对齐且纹丝不动。但现实是，重力、温度变化、振动和制造公差会引入机械误差，这些误差会直接“映射”为光学误差，导致像质退化。
从机械偏差到光学像差：一种坐标变换
机械误差对光学系统的影响，本质上是刚体运动和弹性变形改变了光线的传播路径。这种影响可以通过一套系统的“翻译”规则来理解：

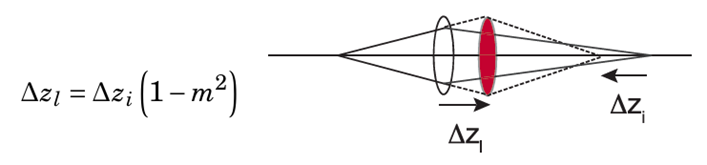

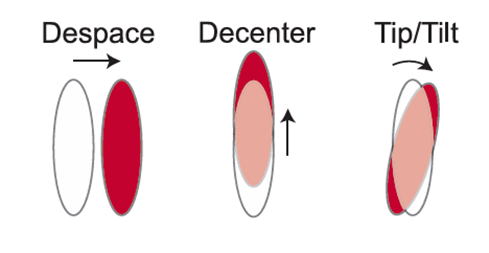

平移误差：一个光学元件沿着X，Y，Z轴的微小平移（∆x, ∆y, ∆z）。
∆z（沿光轴平移）会改变系统的像距，导致离焦。好比相机镜头没有对准焦平面，整个图像变得模糊。∆x, ∆y（垂直于光轴平移）会导致像面中心的平移，即图像整体发生偏移。在成像系统中，这表现为视场中心的漂移。在投影系统（如光刻机）中直接产生致命的图形位置误差。

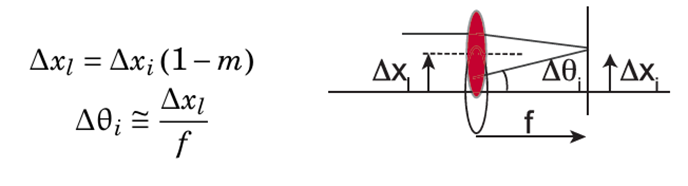

平移误差

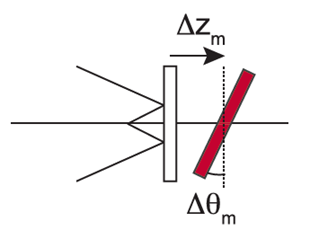

倾斜误差：光学元件绕X轴或Y轴的微小旋转（θx, θy）。这可以理解为元件的“点头”或“摇头”。
倾斜会引入彗差和像散等非对称像差，导致成像点扩散函数（PSF）变形。更要命的是，它会引起光束指向误差。一束准直光经倾斜的平面镜反射后，出射光束的方向会改变2θ（θ为倾斜角）。在长距离通信、激光雷达和星际导航中，这是需要严格控制的核心指标。
倾斜误差
旋转误差：光学元件绕光轴（Z轴）的旋转（θz）。旋转误差主要导致图像旋转。对于需要保持特定方向的成像（如遥感测绘）或包含旋转对称性敏感元件（如衍射光栅）的系统，此误差至关重要。
误差的合成与“最坏情况”分析
一个复杂的光学机械系统由多个组件串联而成，总体的光学误差是所有单个元件误差共同作用的结果。工程师通过误差预算树来管理这些误差,将系统允许的总光学误差按照灵敏度分配到底层的机械公差（如波前误差λ/10 RMS分配到±5微米的平移， ±10角秒的倾斜）。常用的合成方法有：
•最坏情况法：假设所有误差同时取最大值且方向叠加。此法保守，确保万无一失。
•统计平方和根法：假设误差相互独立且服从统计分布，总误差为各误差项的平方和的根值（Root Sum Square,RSS）。此法更符合实际，能放宽制造公差，降低成本。
动态影响：振动与刚体模态
上述讨论的是静态误差。动态环境（如车辆行驶、飞机飞行、卫星发射）下的振动 危害更大。振动会迫使光学元件的高频往复运动，导致图像的高频抖动（图像运动）和模糊。曝光时间越长，模糊越严重。
分析振动的影响需要进行模态分析和谐响应分析。模态分析找出结构的固有频率和振型。设计的关键原则是刚度设计：让系统的一阶固有频率远高于主要外界激励频率，避免共振放大。谐响应分析则计算在特定频率和幅值的振动下，光学元件产生的实际位移和应力，进而评估其对光路的调制。
二、 应力、应变与材料强度：光学结构的力学根基
光学元件的支撑结构不仅要做得“准”，更要保证在载荷下不失效、不变形。这需要我们对应力、胡克定律等概念有所了解。
应力、应变与胡克定律
•应力：材料内部单位面积上所承受的内力。单位是帕斯卡（Pa）或兆帕（MPa）。应力是“因”，是驱动变形的力。分为：
正应力：垂直于作用面的应力，导致拉伸或压缩。
剪应力：平行于作用面的应力，导致剪切变形。
•应变：材料在外力作用下产生的相对变形量（∆L / L）。应变是无量纲的数，是“果”，是变形程度的度量。
•胡克定律：在材料的弹性限度内，应力（σ）与应变（ε）成正比，即 σ = Eε。比例系数E称为弹性模量（杨氏模量），是材料抵抗弹性变形能力的度量。E值越高，材料越“硬”，在相同应力下变形越小。对于光学平台，高E值是首选，如殷钢（Invar）和碳化硅（SiC）。
应力
设计时必须确保材料工作中的最大应力远低于其失效强度。关键强度指标包括：
•屈服强度：材料开始发生塑性变形（不可恢复的变形）时的应力值。设计时最大工作应力必须低于屈服强度，并除以一个安全系数（通常为1.5到4）。
•抗拉强度：材料在断裂前能承受的最大应力。
•疲劳强度：材料在交变载荷下，经过无限次循环而不发生断裂的最大应力值。对于承受振动的光学结构，疲劳强度是设计的决定性因素。

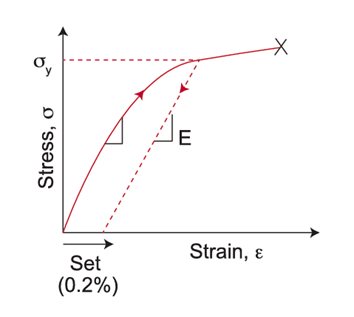

应力-应变
热应力：光学机械的“隐形杀手”
光学系统对热应力 尤为敏感。当不同材料（如玻璃镜片和金属镜座）被紧固在一起，而温度发生变化时，由于它们的热膨胀系数（CTE）不同，相互约束会导致内部产生巨大的热应力。
热应力计算公式：σ_thermal = E * α * ∆T
其中α是热膨胀系数，∆T是温度变化量。
这种应力可能足以压碎脆性的光学玻璃。解决方案包括：
•材料匹配：选择CTE相近的材料，如用殷钢（CTE ~1.2×10^-6 /K）来支撑熔融石英（CTE ~0.55×10^-6 /K）。
•柔性结构：设计挠性支口，在径向提供“柔性”，释放热应力，同时在轴向和倾角方向保持“刚性”，精确定位。

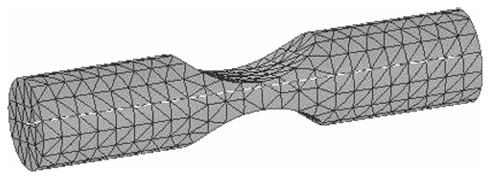

有限元分析
有限元分析：在电脑里“模拟”受力

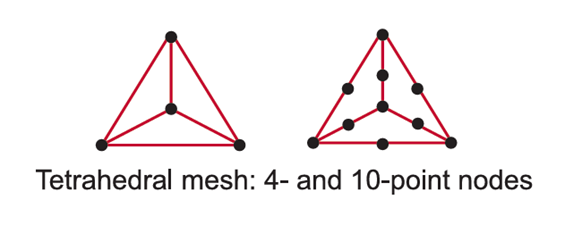

现代精密光学机械设计几乎离不开有限元分析（FEA）。FEA将复杂的连续结构离散成无数个微小的、简单的“单元”（如四面体、六面体），通过计算机求解每个单元节点的受力与变形，从而得到整个结构在载荷（重力、温度、振动）下的应力云图和位移云图。
工程师通过FEA可以进行：
1.刚度分析：计算在自重下光学镜面的面形变化（RMS值），确保其不超过光学设计允许的λ/20或更严格的指标。
2.模态分析：找出结构的固有频率和振型，避免共振。
3.热变形分析：模拟系统在非均匀温度场下的变形，评估其对光路的影响。
4.优化设计：根据分析结果，迭代修改结构（如增加筋板、挖减重孔），在保证刚度和强度的前提下，实现轻量化。
参考文献
Field Guide to Optomechanical Design and Analysis (Katie Schwertz James Burge)
