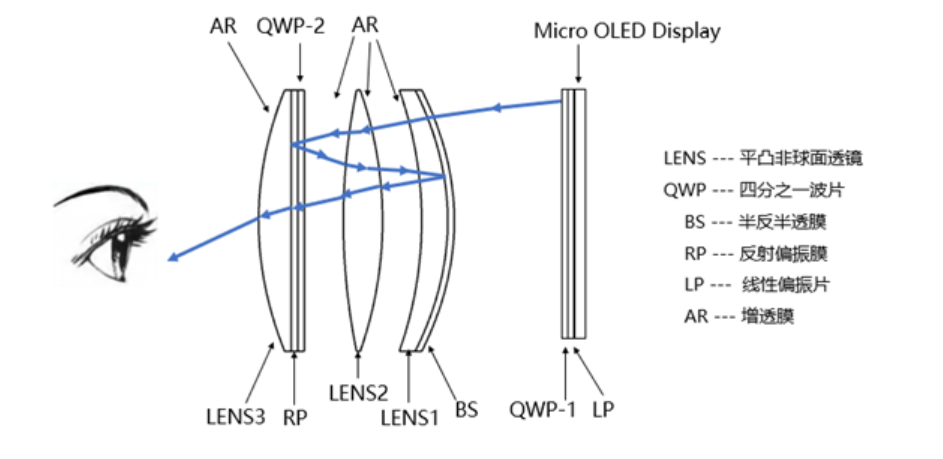

之前写过几篇关于vr的帖子，说明了pancake的光学原理和目镜视度调节的设置：
这里仿真一个舜宇的pancake专利进行学习，该帖中一些名词不重复解释，疑惑可以看往期文章。
专利号：CN 119355944 A

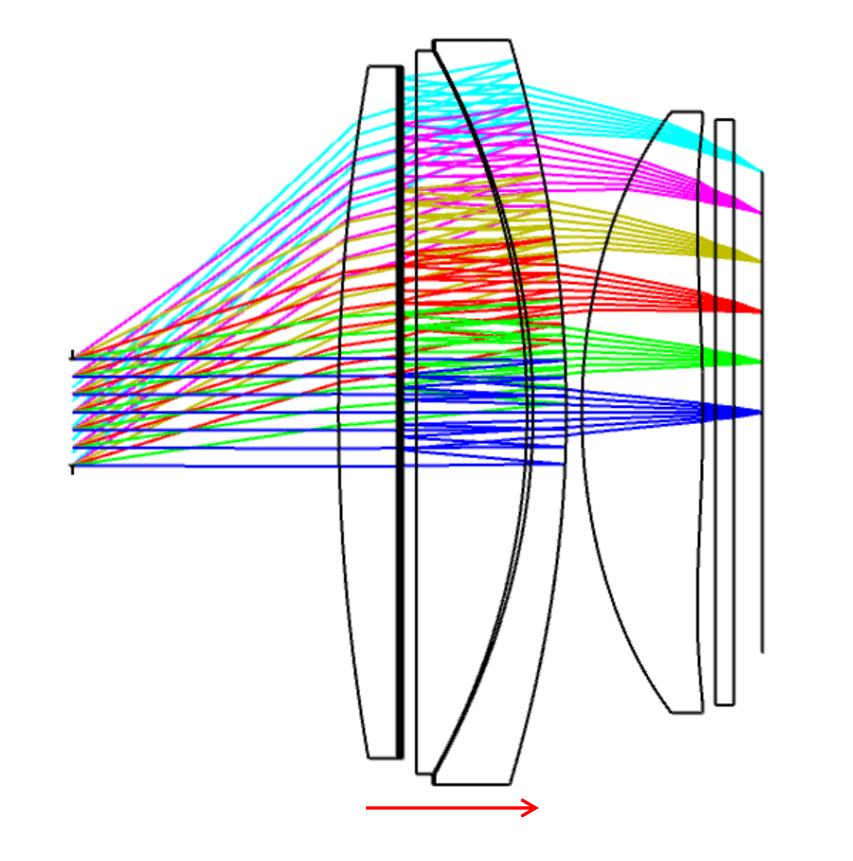

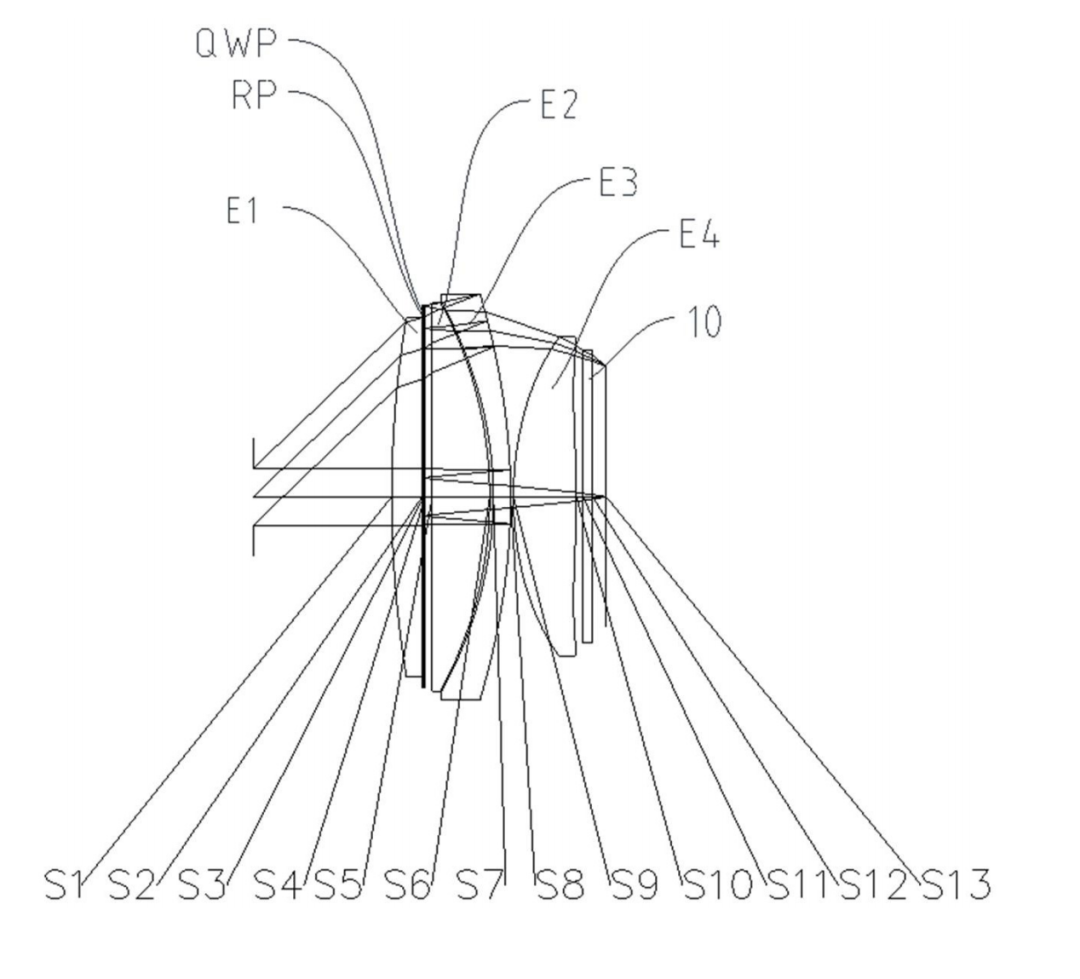

该专利采用pancake偏振折返光路,使用四片玻璃透镜，两片球面g1 g2，两片非球面g3 g4，前三片为视度调节组，往像面方向移动对应远视眼到近视眼,适配0.7寸OLED屏：

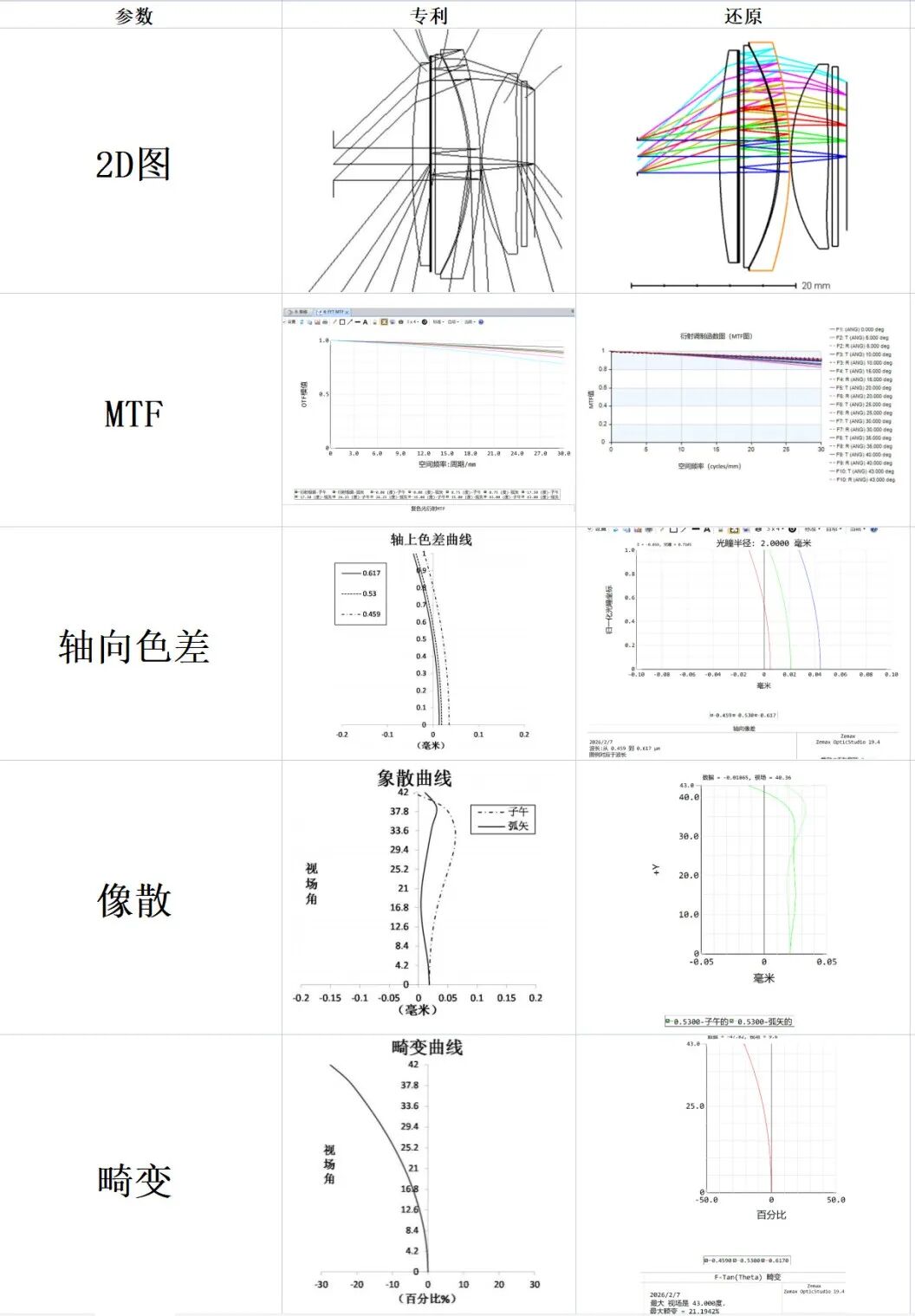

专利中的数据基本正确，pancake架构可以在公众号私信回复“pancake”获取单片pancake架构方便搭建系统。
E2 SCHOTT 精密模压成型的低熔点玻璃 P-PK53 非球面
E3 我没找出来材料,仿真中用的材料模型替代 像侧面镀半透半反膜
基础参数（屏幕为博主自己选型）
|
|
|
|
|
4mm入瞳正常人眼（VID2.5m）全视场>0.8
|
|
|
|
|
|
|
|
视场角
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 视度范围 |
|
|
|
|
|
|
|
|
|
|
|
|
|

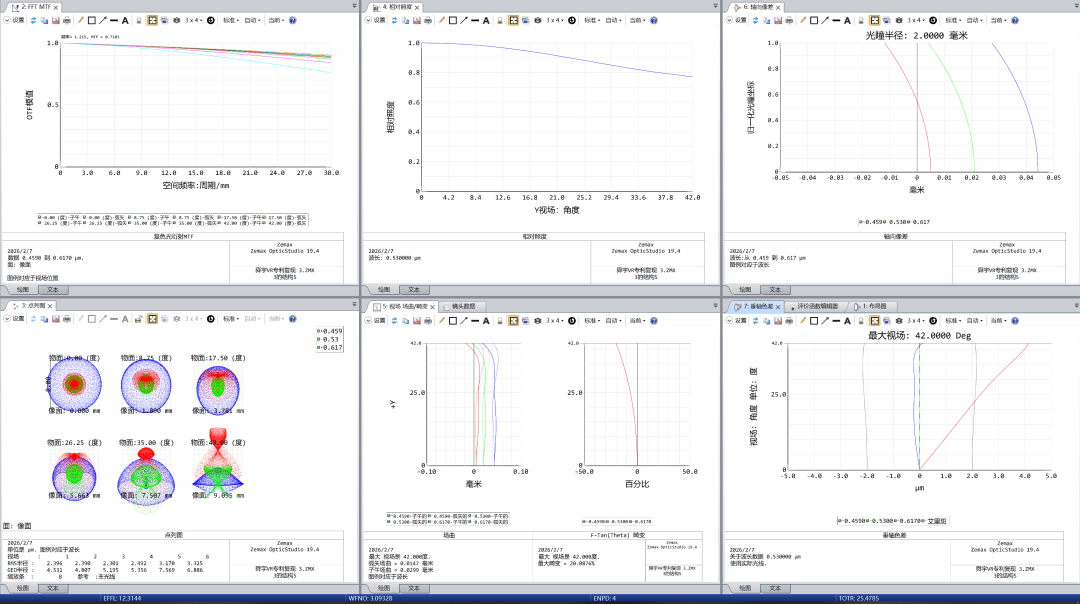

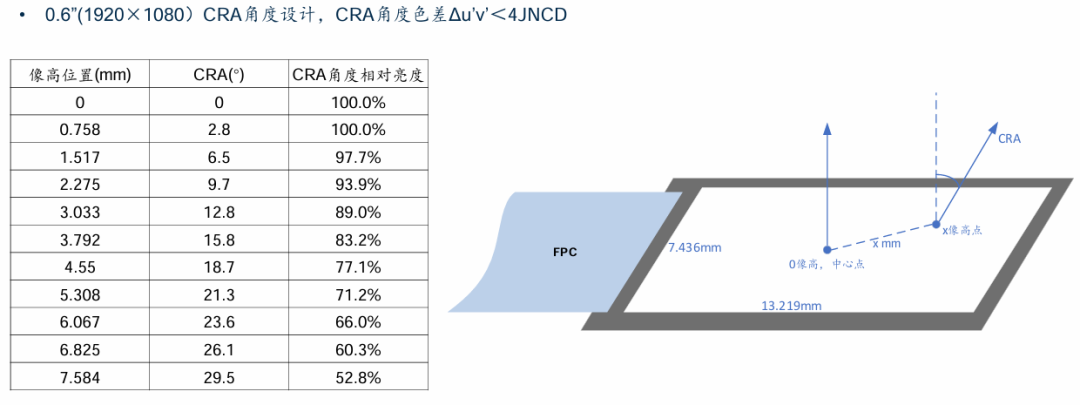

可以看出显示屏光线CRA的大小会影响其相对亮度，并且会产生角度色差，所以vr系统尽量把cra控制小一点。

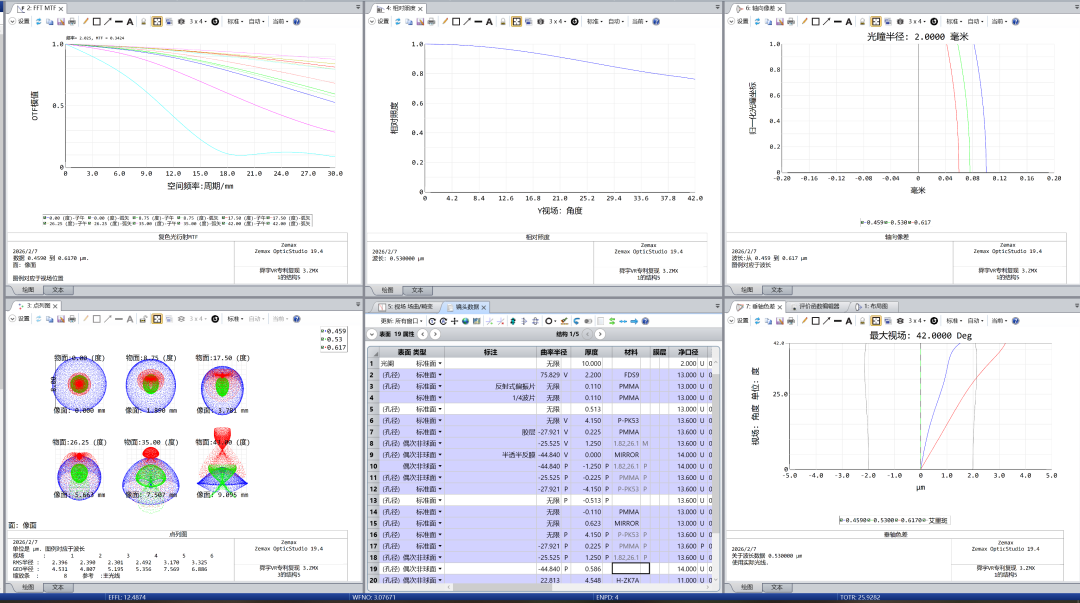

rms半径小于3.5um,geo小于两倍rms,感觉上2.5k或者4k屏也是能用的

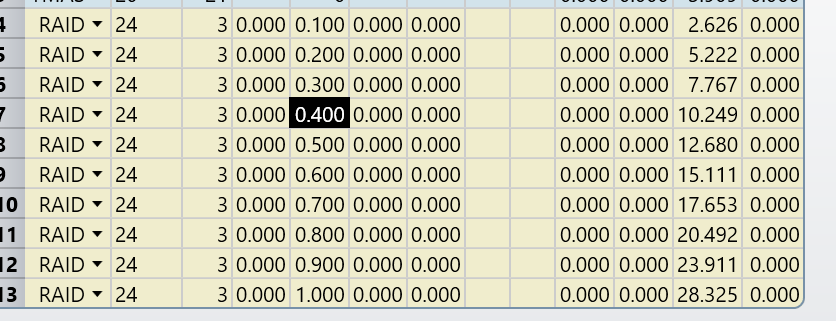

这里比较奇怪 只能调到-125°，我怀疑这个模组没有做视度调节，但是动前三片是能起到视度调节作用的，或许是给有限的余量适配正常眼？就像一些观影眼睛一样，另外配眼镜，留一点余量做调整。

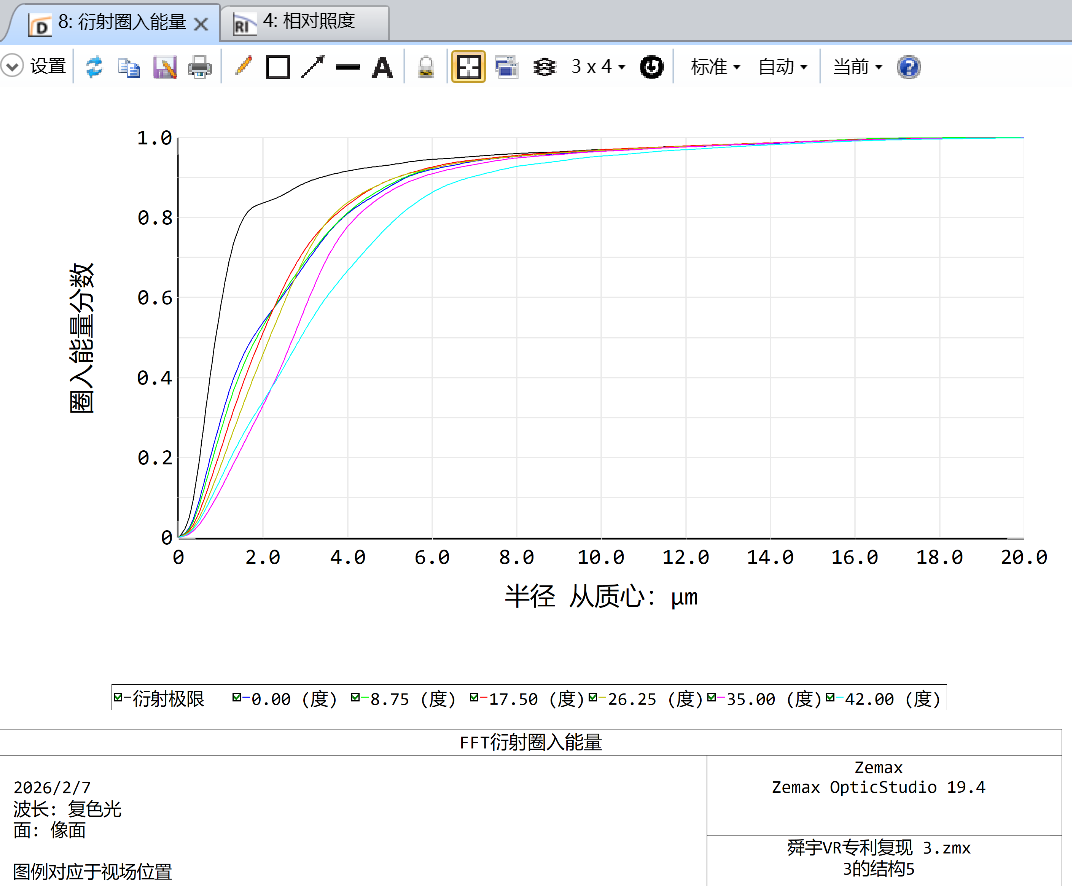

总结：此结构采用偏振折返光路，有20°左右的畸变，0.7寸屏对应83°视场，有20倍的放大率，垂轴色差控制在像素点以内（ 8.1um）,无法进行视度调节（但是可以通过改设计，增加视度调节范围利用前三片为调整组调整视度），轴向色差40um以内，小于两倍焦深（40.5um）,包围圆能量8.1um(像素点大小)处接近衍射极限。
