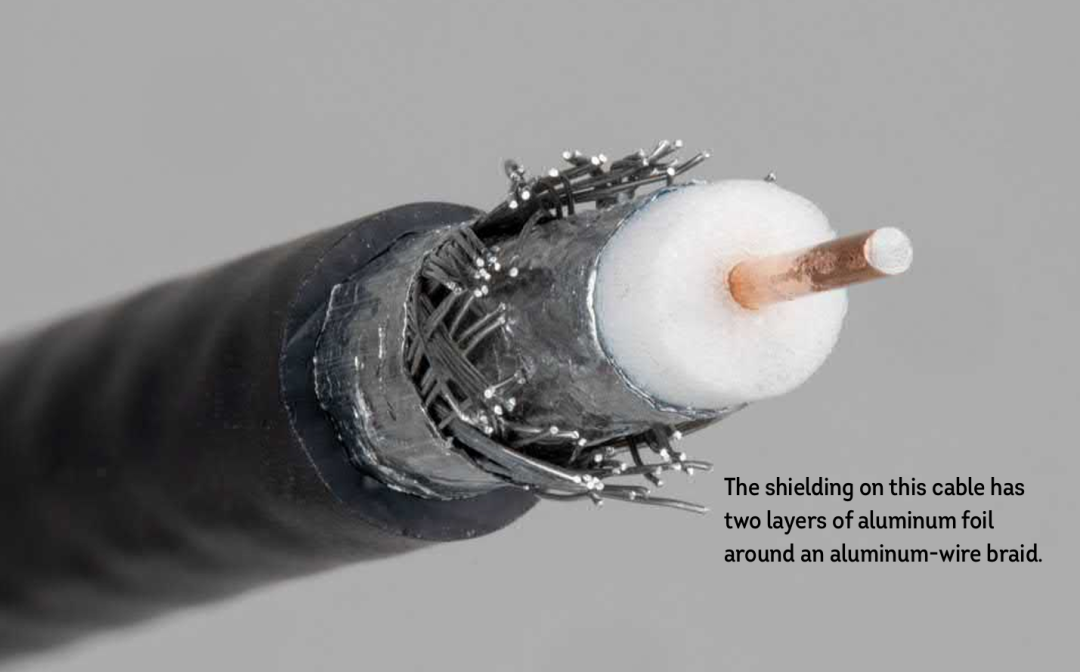

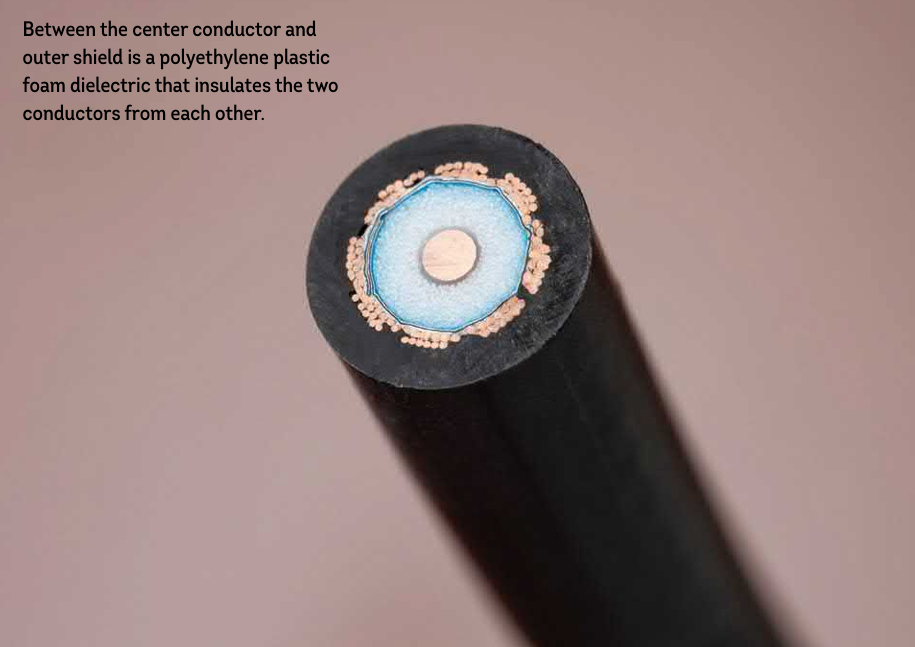

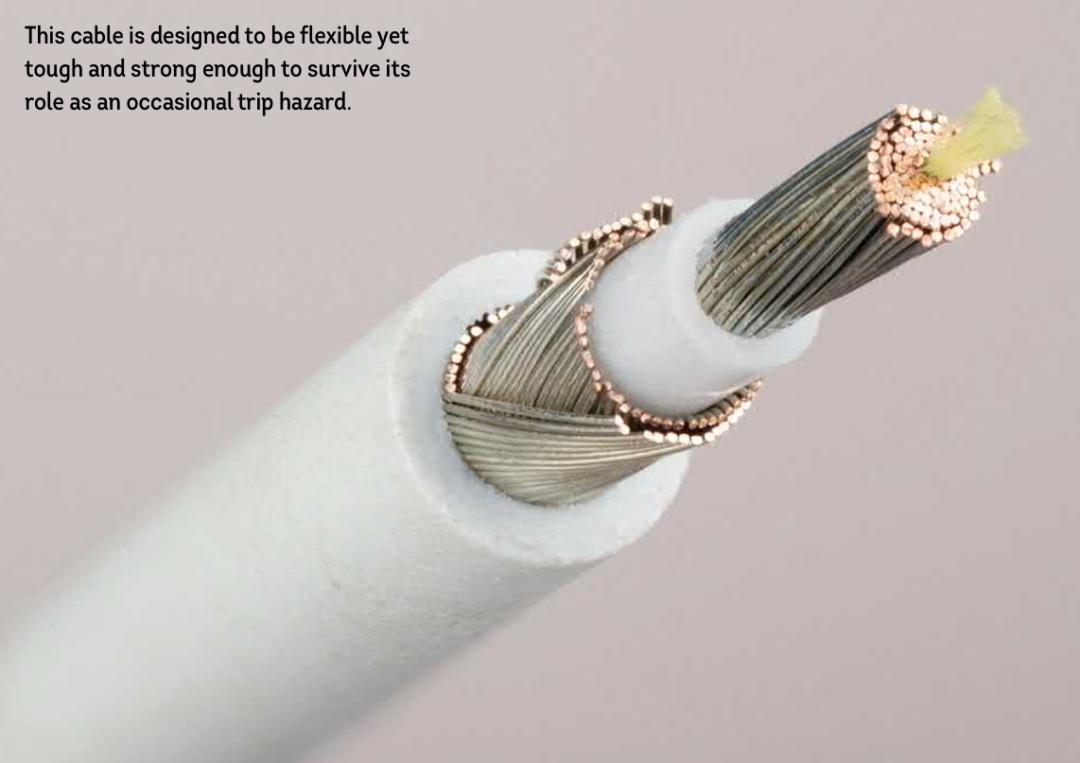

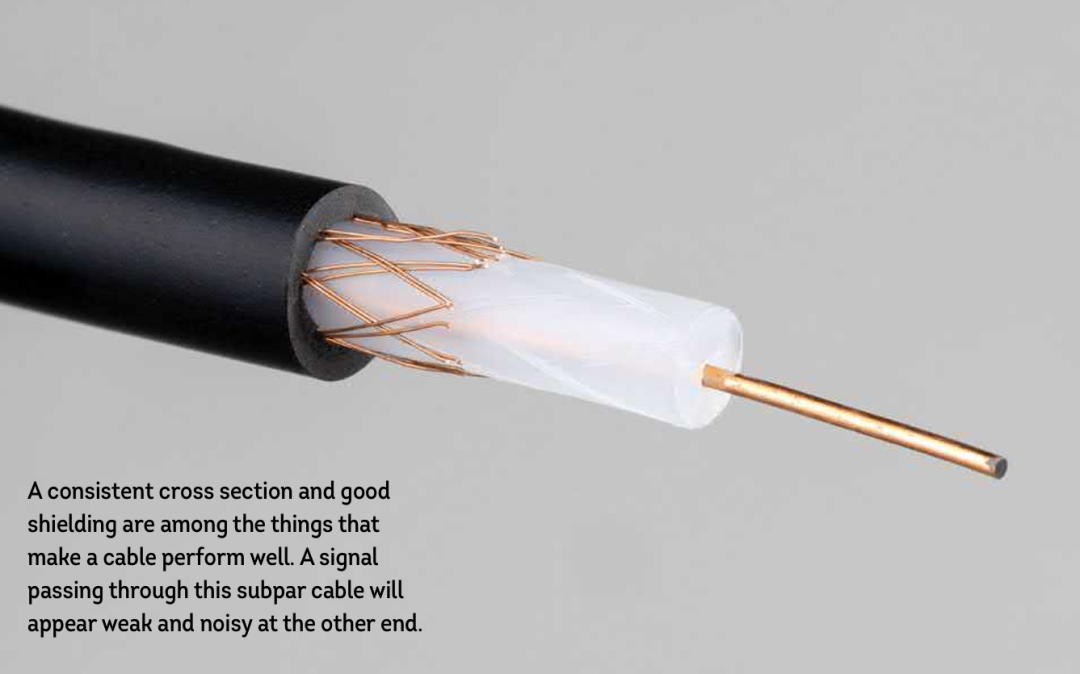

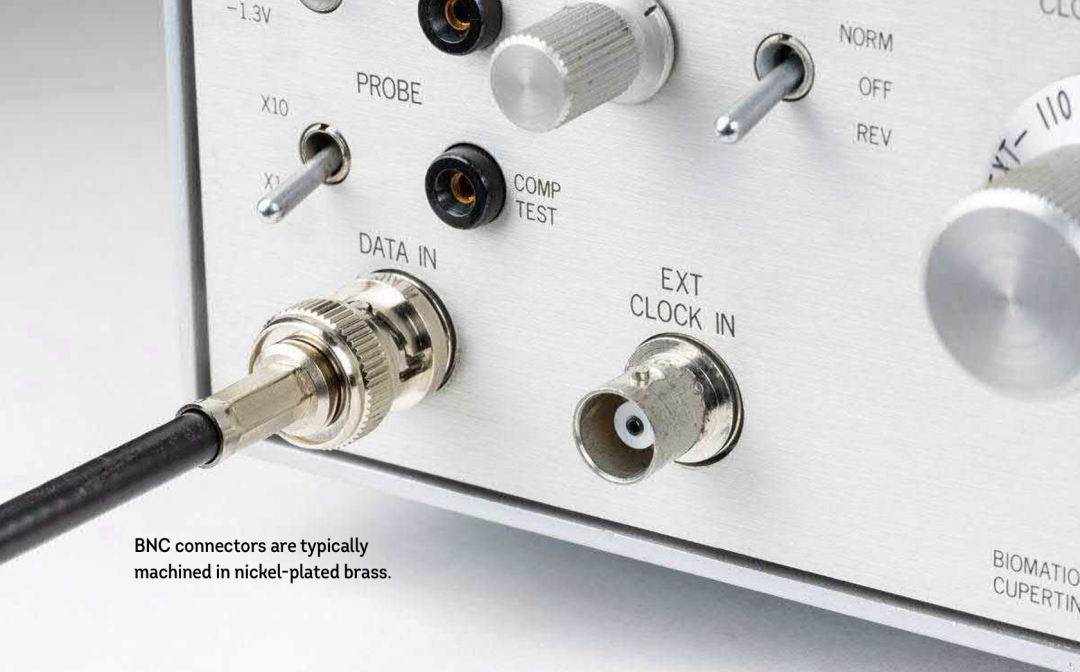

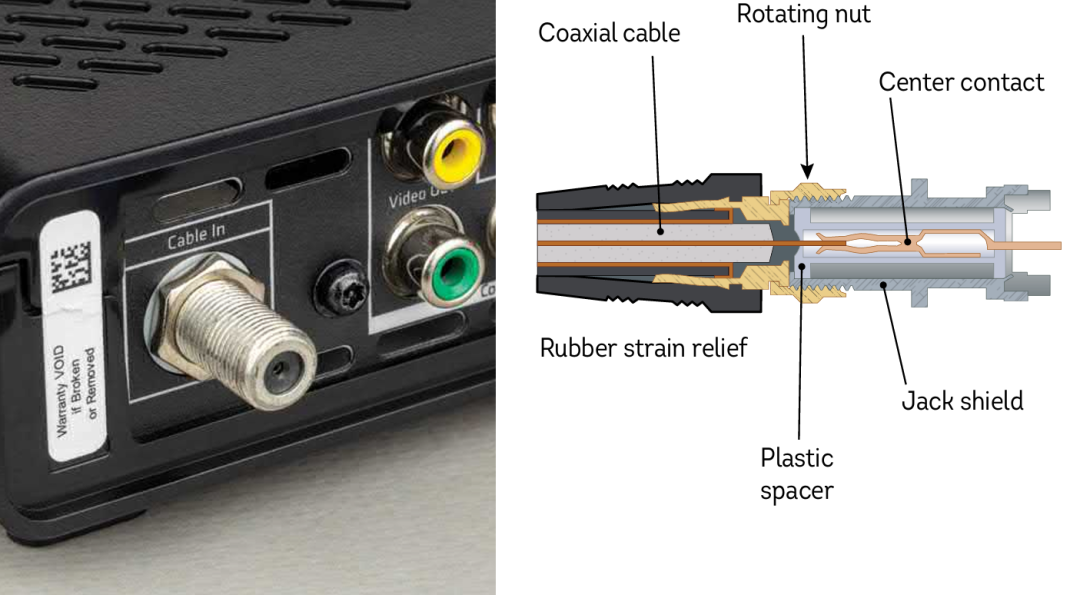

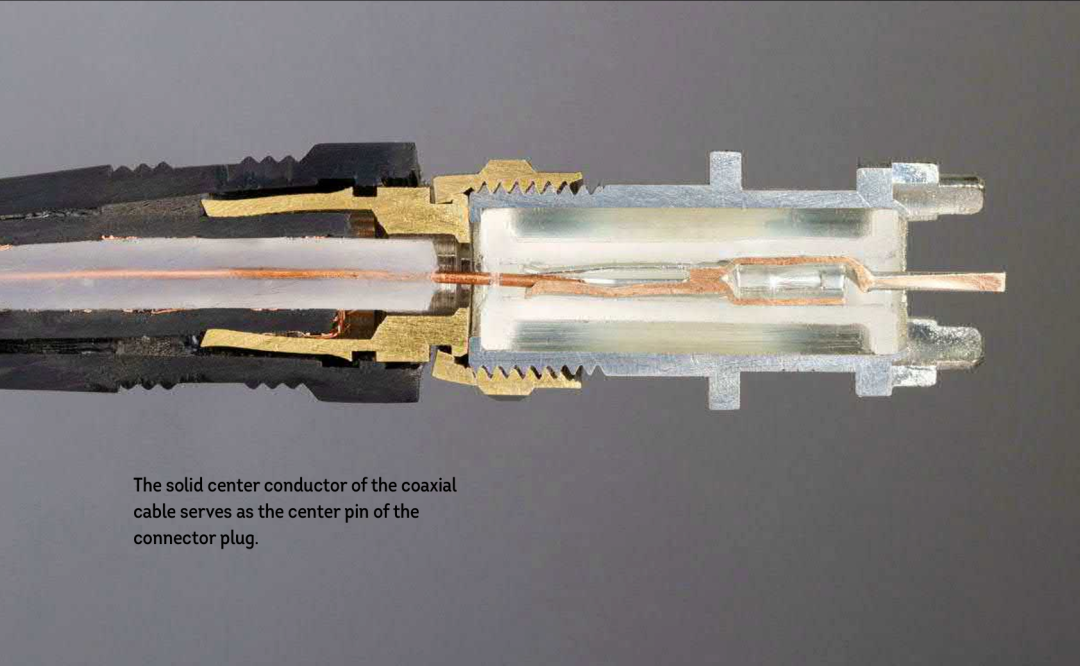

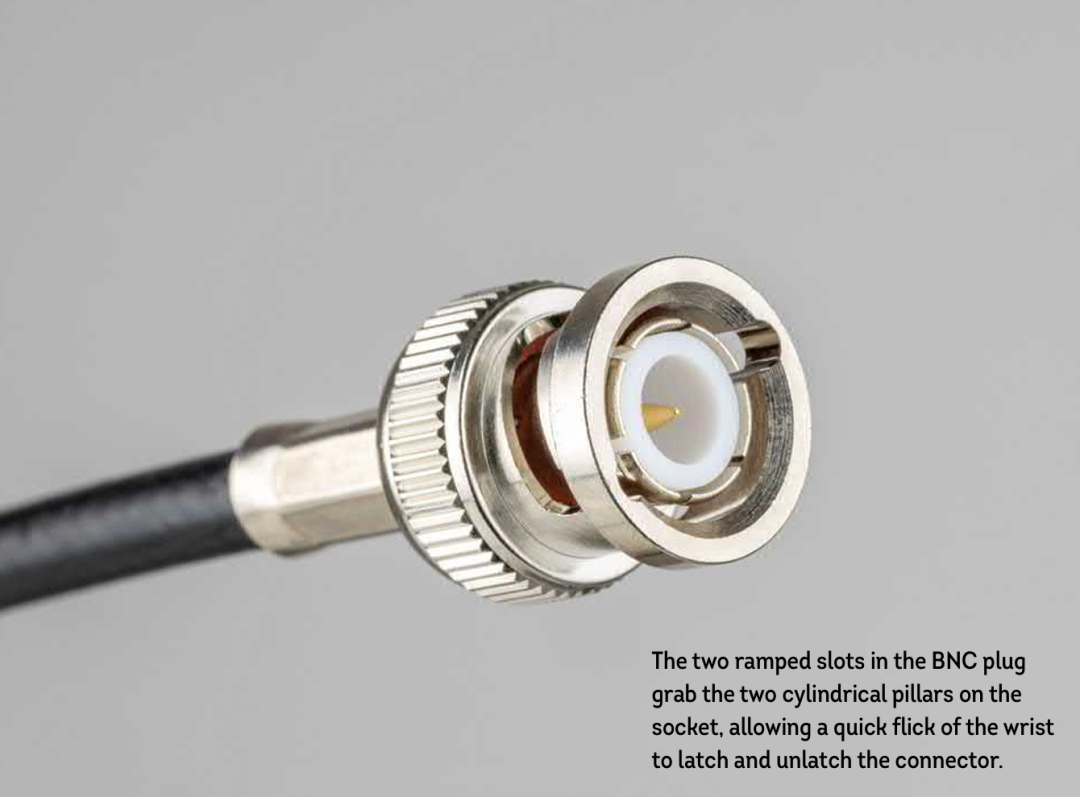

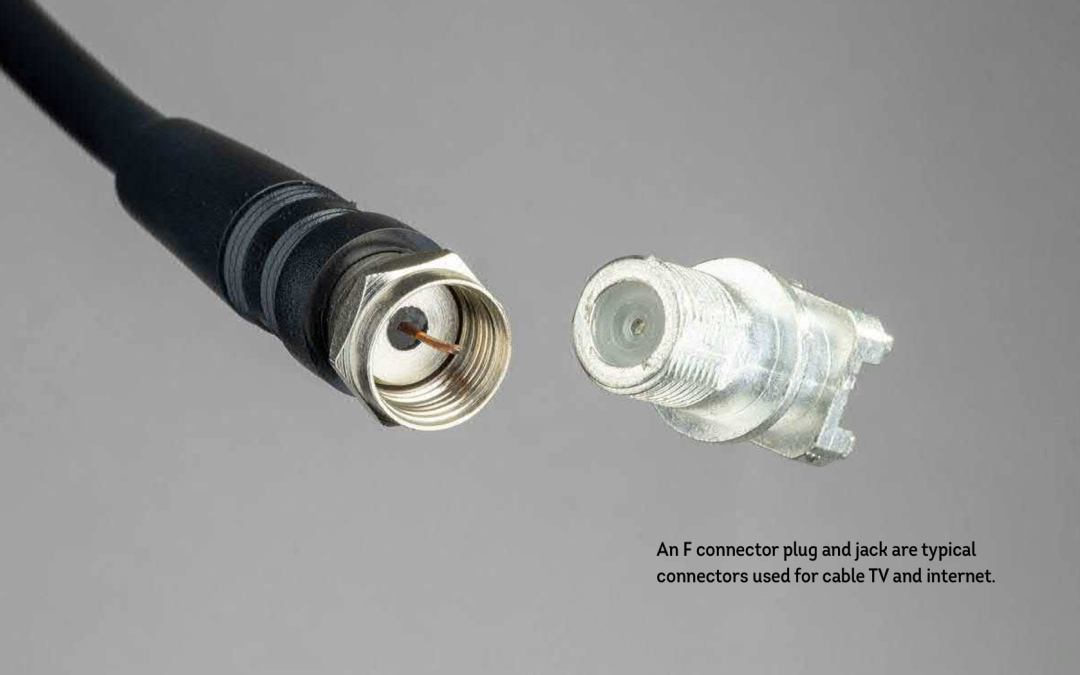

1、同轴电缆内部有两根导体：一根中心导线用于传输信号，以及一根外部编织屏蔽层，用于传输接地电流并保护信号免受干扰。屏蔽层不仅仅是由松散的铜线编织而成：它由多层相互交错的导线组成，并且在这些导线和中心导体周围的塑料绝缘层之间还有一层铝箔包裹。

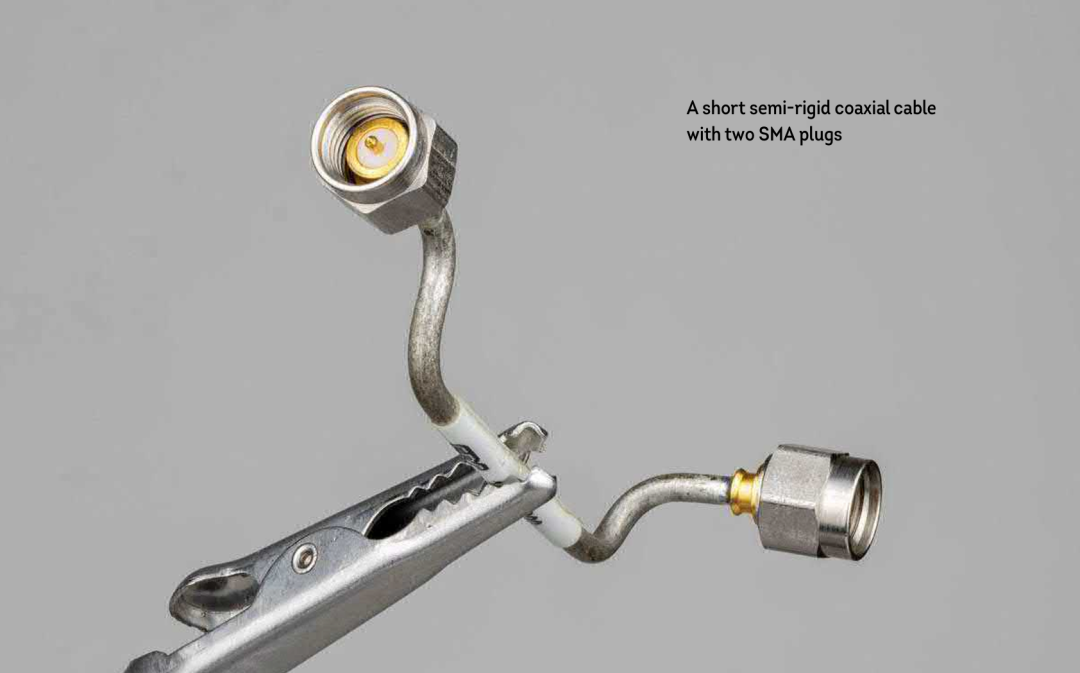

图中所示的电缆被称为“半刚性电缆”，因为其外部屏蔽层是镀锡铜制成的空心管。半刚性同轴电缆不灵活，但可以使用专用工具弯曲成所需的形状。除了实心屏蔽层之外，它与普通同轴电缆一样，具有中心导体和围绕其的介电塑料层。

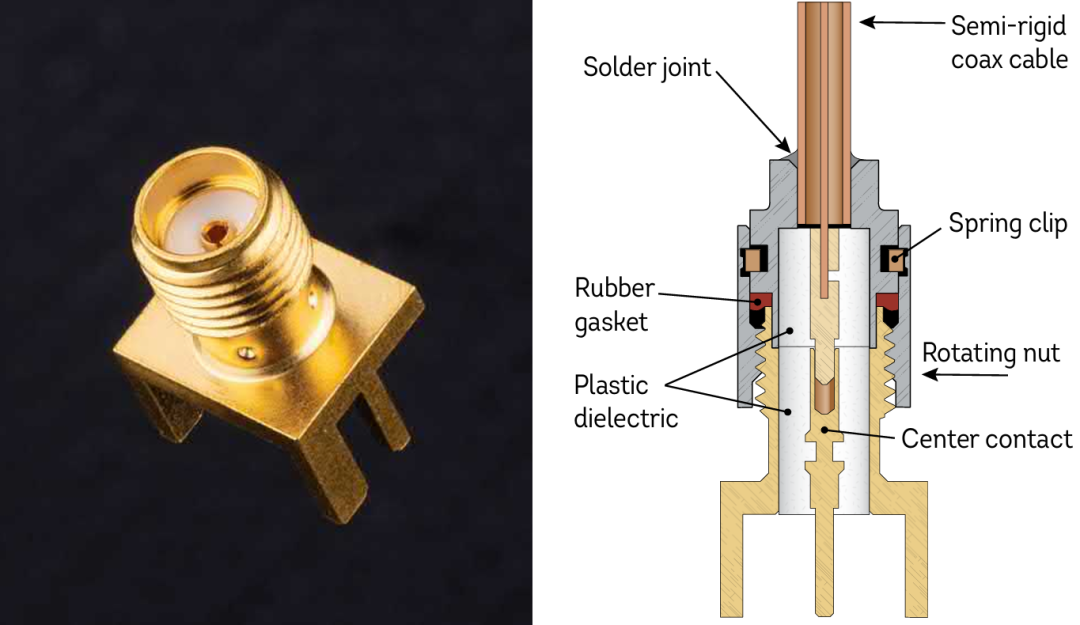

SMA 插头有一个可自由旋转的六角螺母，可以拧紧到相应的插座上。

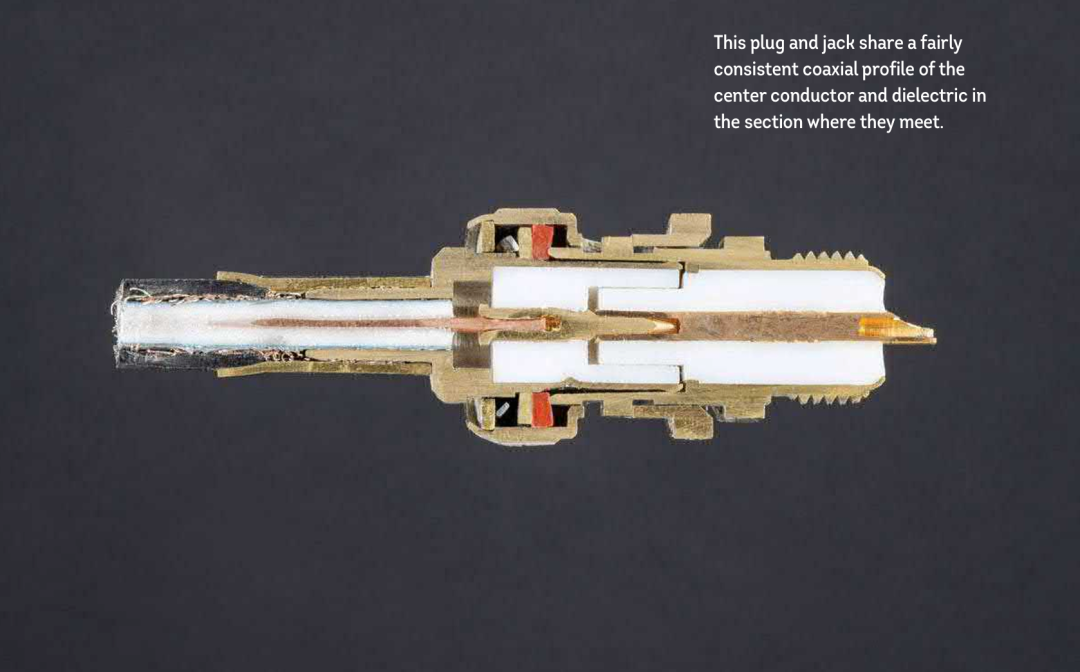

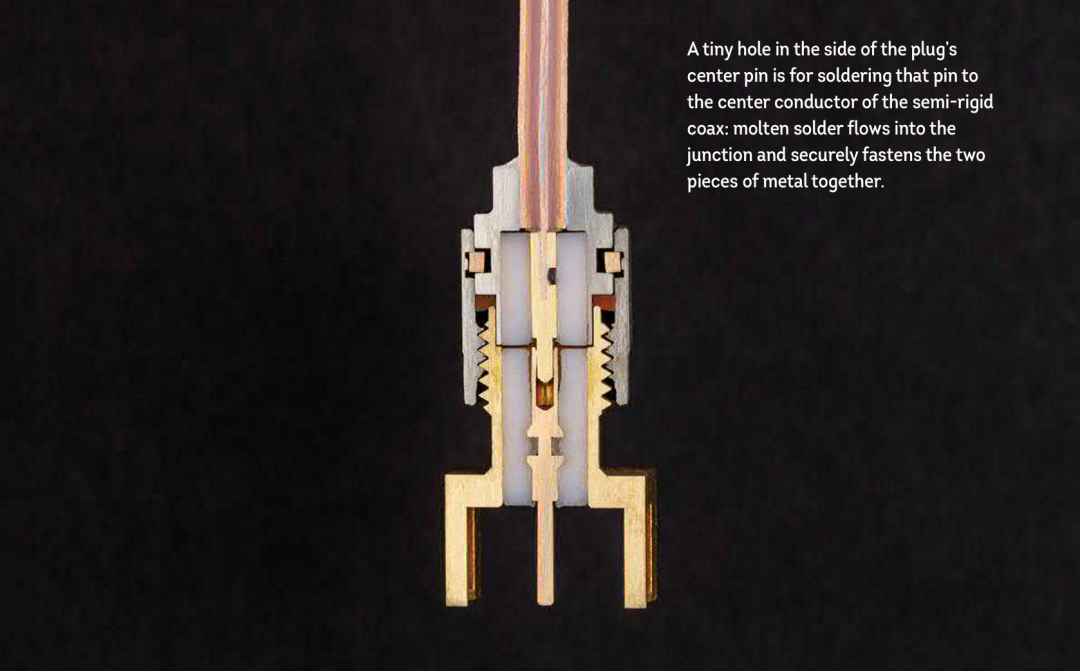

从横截面图可以看出许多细节，这得益于使用了不同类型的金属。SMA 插头外部部件由不锈钢制成，而插座则由镀金黄铜制成。

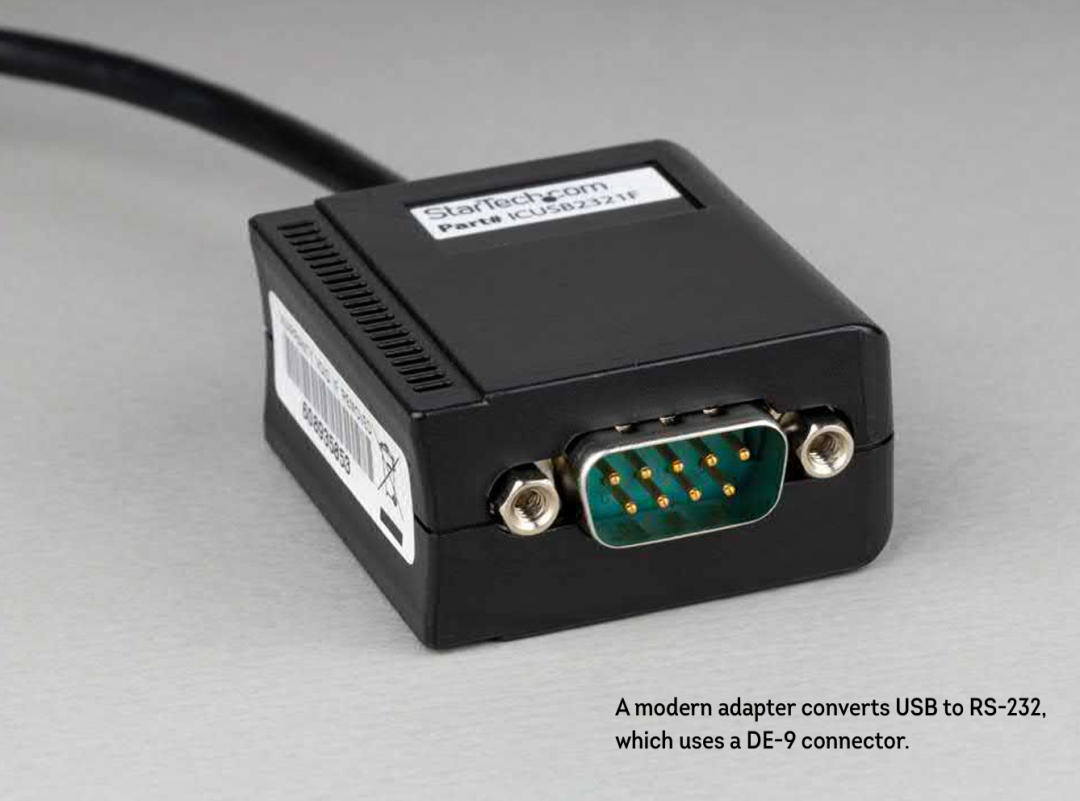

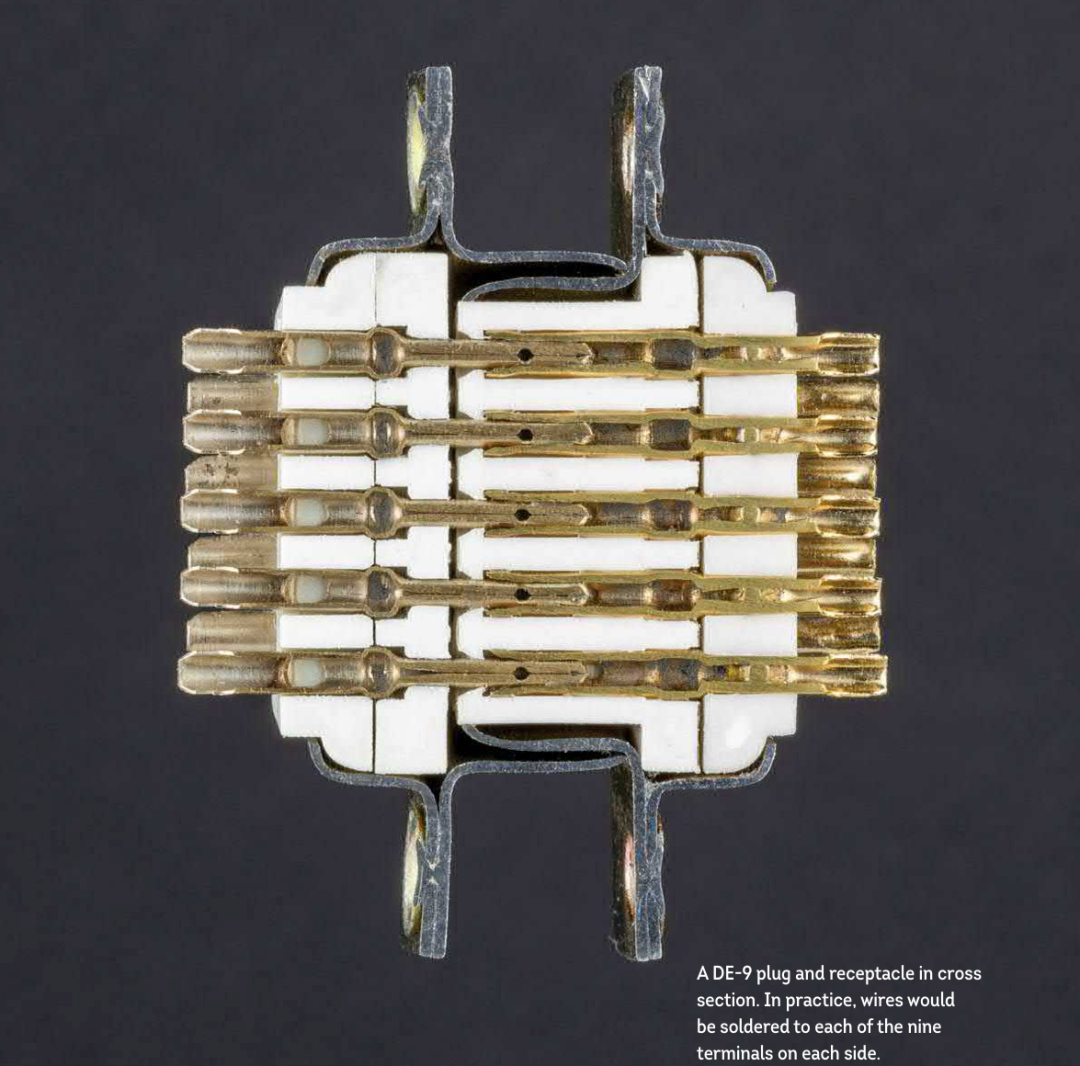

7、老式计算机使用 DE-9 连接器传输 RS-232 协议的串行数据。由于许多计算机和仪器仍然使用这种旧的数据传输标准，因此仍然可以购买到 DE-9 数据线和适配器。这种简单耐用的连接器插头上共有九个引脚，可以整齐地插入插座上的九个弹簧触点中。梯形金属外壳可以引导连接器对齐，防止连接时损坏引脚。

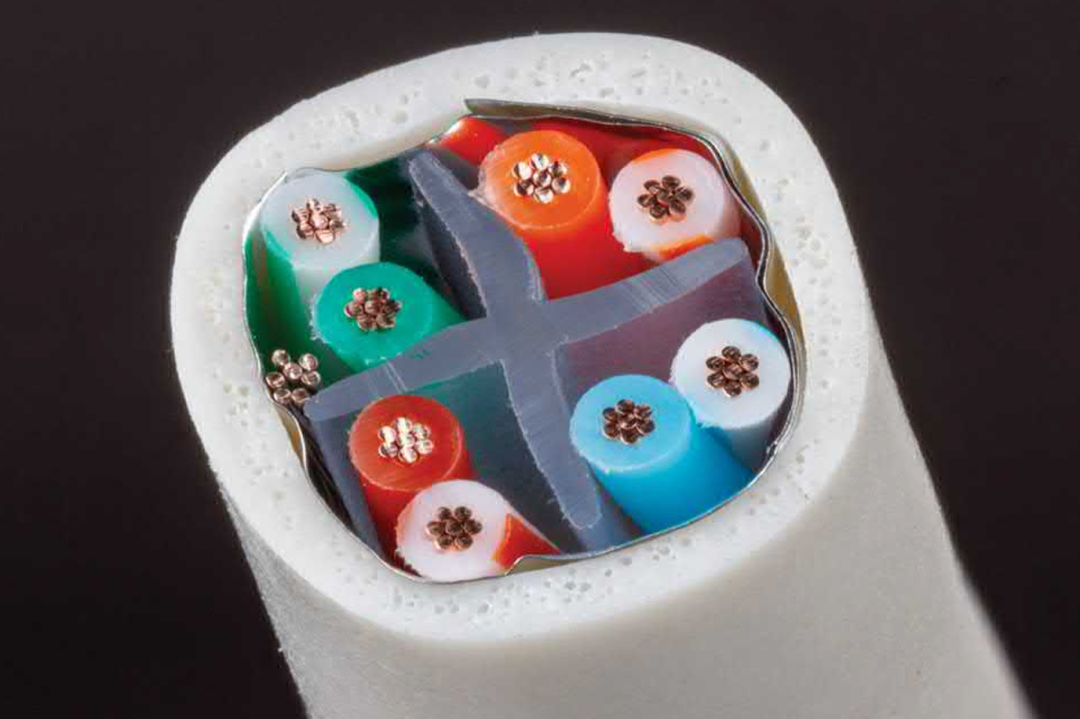

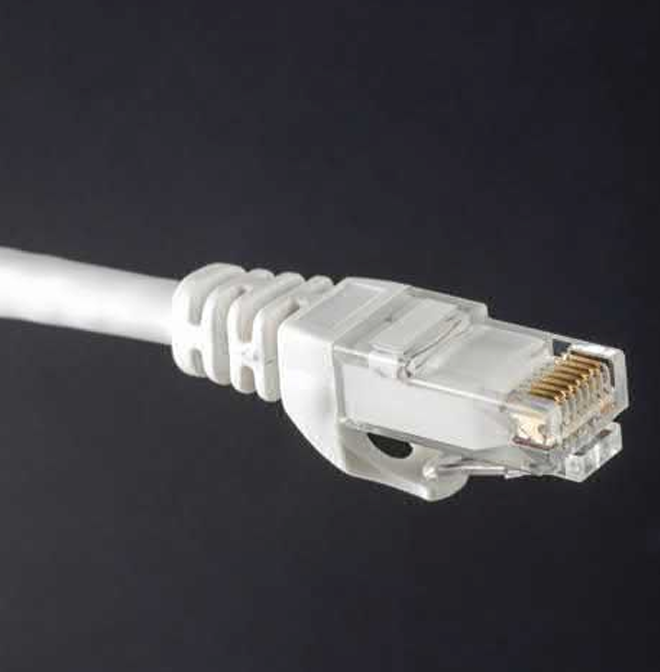

8、六类（Cat6）以太网线缆包含四对双绞铜线。这些常见的线缆在全球范围内用于传输局域网和互联网数据。
Cat6 线缆在上一代线缆的基础上进行了改进，增加了一个内部 X 形塑料隔离器，使线对彼此分开，从而减少线对之间的信号泄漏。此外，它外部还包裹着一层金属箔屏蔽层，以减少外部信号干扰，并配备了一根独立的“接地”导线，以增强屏蔽效果。

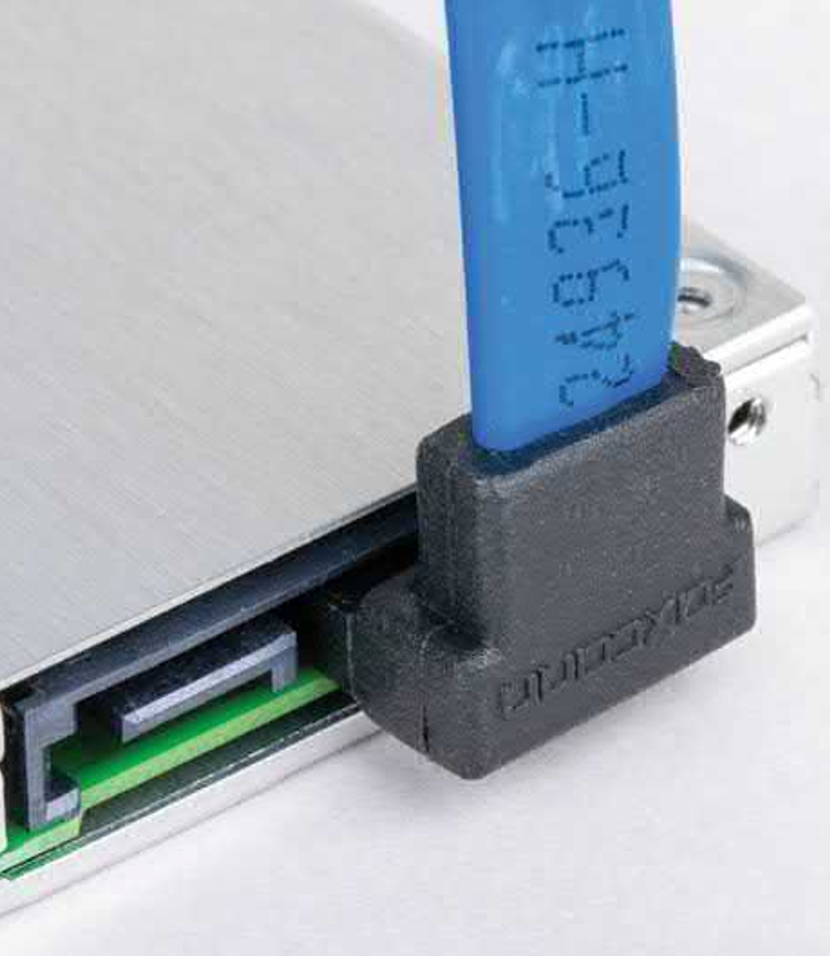

9、SATA线缆用于计算机内部，连接内部存储驱动器和主板。每根线缆包含两对双轴线。其中一对用于将数据传输到硬盘驱动器，另一对用于从硬盘驱动器传输数据。

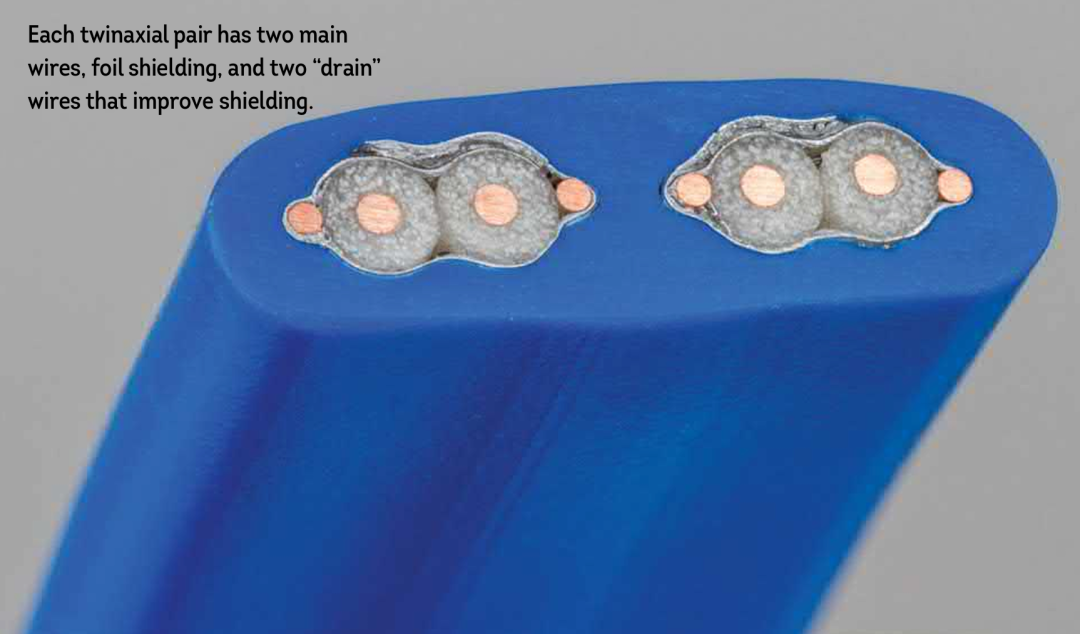

双轴线缆看起来像两根同轴电缆粘在一起，共用同一个外屏蔽层。信号采用差分信号传输，这意味着信号由两根导线之间的电压差表示。这种系统可以有效地消除大多数电磁干扰，因为干扰会同等地作用于两根信号线。

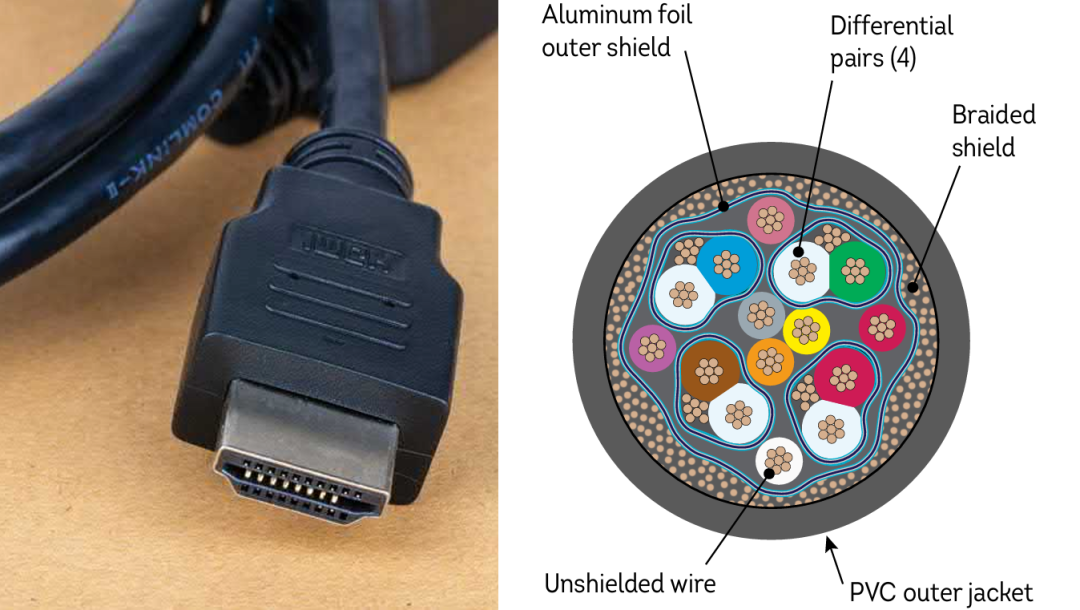

10、HDMI线包含四对独立屏蔽的双绞线，用于传输数据，包括数字视频信号。视频数据流被分成四个独立的串行数字数据流，每对双绞线传输一个数据流。在视频显示器端，这四个数据流被组合并解码，最终生成图像。

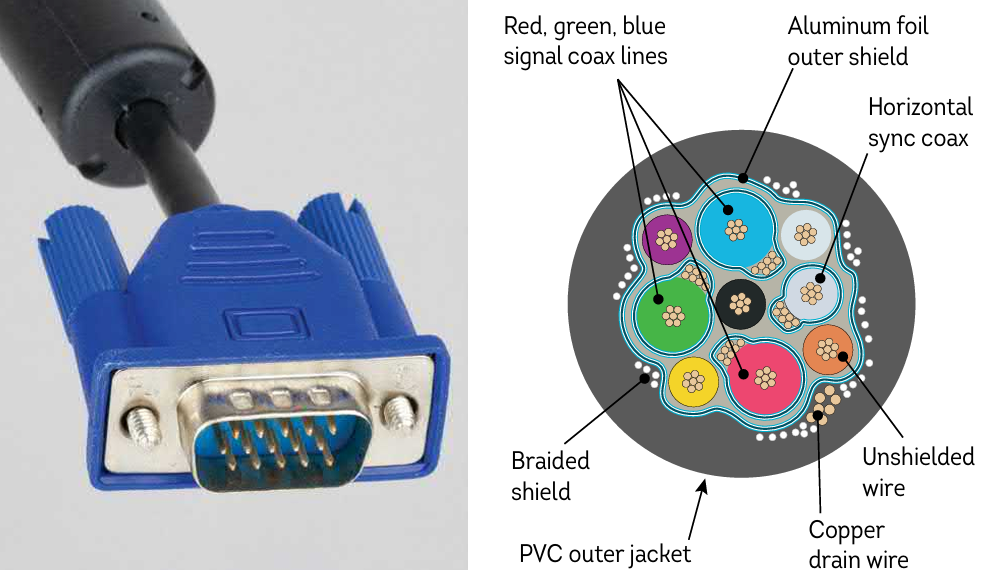

11、在 HDMI 和 DisplayPort 出现之前，在模拟视频时代，视频图形阵列 (VGA) 线缆被用于将视频信号从计算机传输到显示器。
VGA 使用模拟视频信号，该信号由三个电信号组成，分别代表红色、绿色和蓝色三种颜色分量。对于此处所示的两根 VGA 线缆，制造商贴心地用颜色区分了传输这些信号的三根微型同轴电缆。其中一根线缆还包含一根较小的灰色同轴电缆，用于传输水平同步信息，而另一根 VGA 线缆则使用普通导线来实现相同的功能。
VGA 线缆还包含其他导线，用于传输其他同步信号以及辅助信息，例如用于识别显示器的数据。

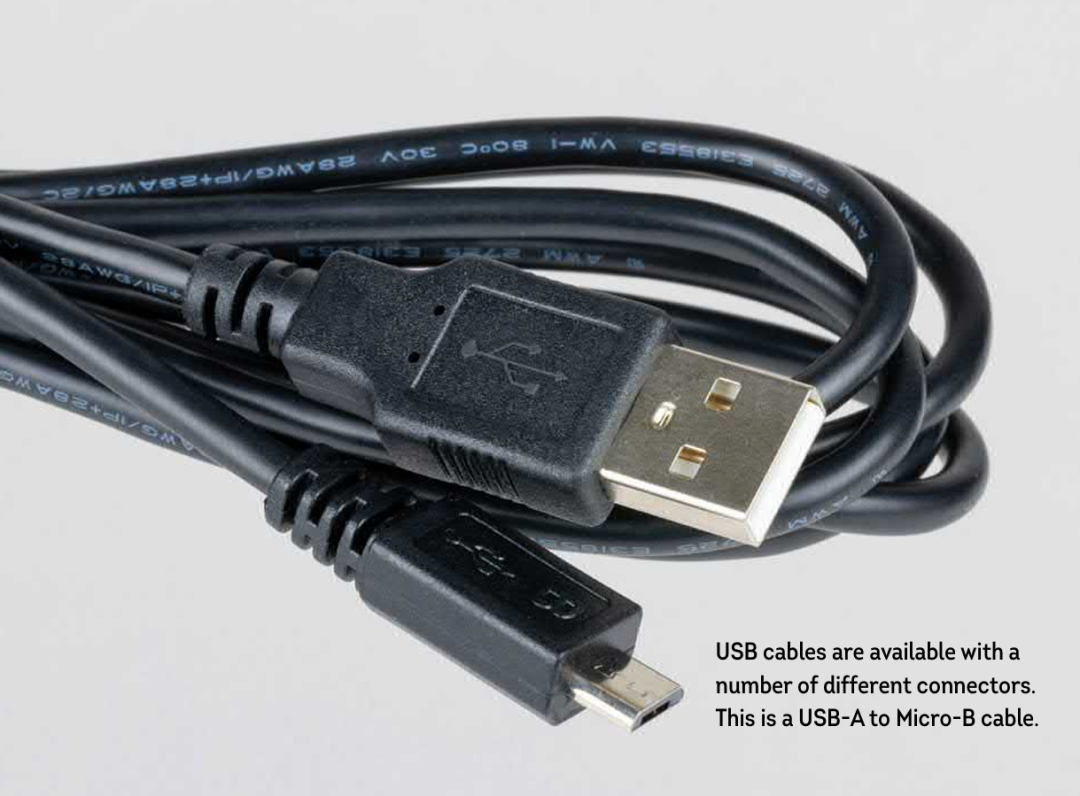

12、切开 USB 数据线和连接器，会发现一些有趣的细节。

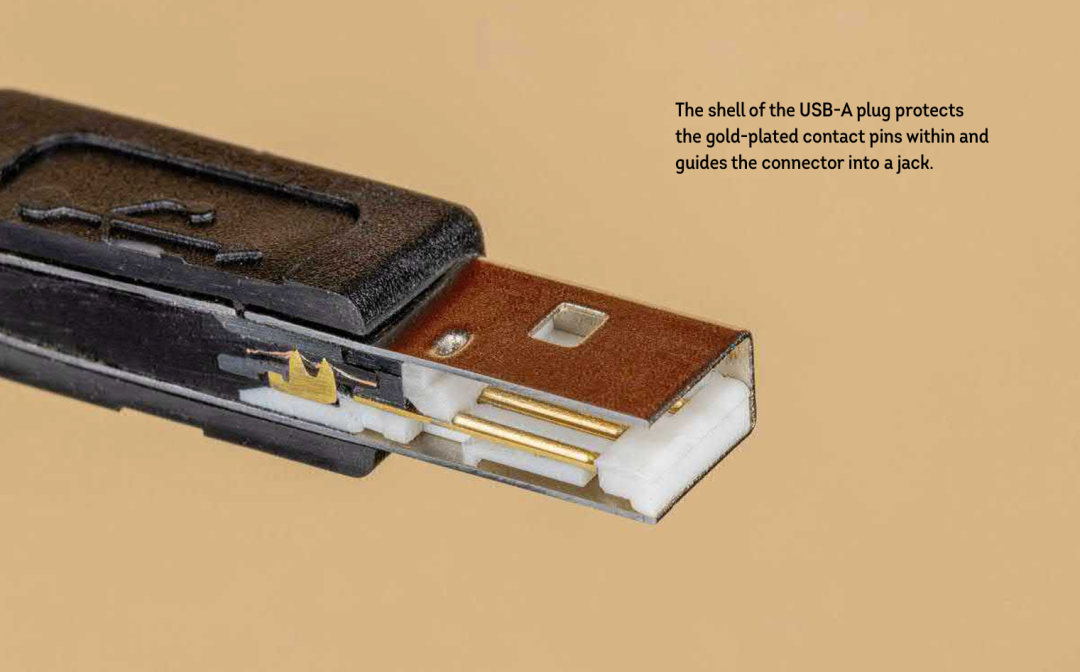

插头采用绝缘穿刺式触点，类似于我们在扁平电缆中看到的触点。一对微小的金属齿穿过每根导线的绝缘层，与内部的导电铜线接触。

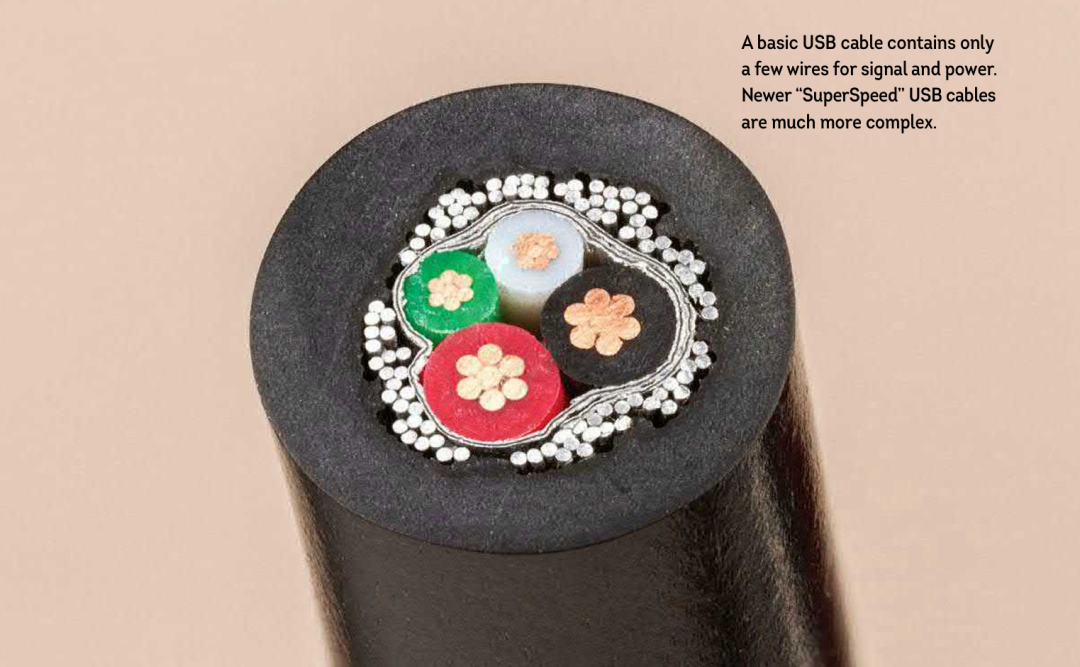

在电缆内部，我们可以看到两根较粗的红色和黑色电源线，以及两根较细的白色和绿色信号线。所有导线都是七股绞线：较粗的导线是由较粗的线芯组成的，而不是增加了线芯数量。多层箔片和铝编织线屏蔽层保护信号，防止干扰。
13、一条顶级的 10 Gbps SuperSpeed USB 数据线是一件小巧精致、令人惊艳的艺术品。

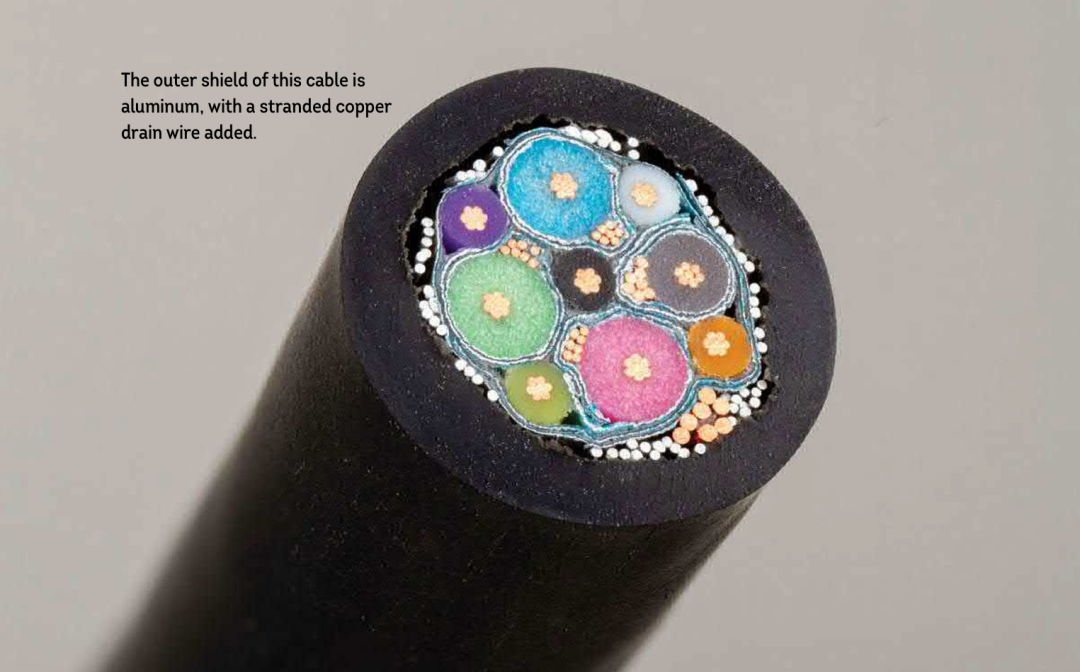

最引人注目的是八根微型屏蔽同轴电缆，每根直径仅为 1 毫米，并用不同颜色的箔片包裹。每两根同轴电缆组成一条高速数据传输通道。总共有四条通道，因此这条 USB 数据线的数据传输速度可达每秒 10 吉比特。
靠近中心位置，数据线有用于为设备供电的粗红色和黑色导线，以及一对屏蔽的绿色和白色信号线。从某种意义上说，这些构成了一条低端基础 USB 数据线，嵌入在高端 SuperSpeed 数据线中，以实现向下兼容。
靠近外层屏蔽层的四根较细的导线用于传输辅助信号。整条数据线都包裹着一层编织铜屏蔽层，以增强抗电磁干扰能力。
