ENEPIG 是适配引线键合（wire bond）的高端基板表面处理技术，它的镍钯金三层结构可以完美兼容金线、铝线乃至铜线键合。钯层有效阻隔镍金互扩散，解决黑盘问题，避免键合界面缺陷，提升键合强度与稳定性，适配高温、严苛环境下的键合需求，广泛应用于高端芯片封装，为引线键合的可靠性筑牢基础，助力高密度、高可靠性封装方案落地。
基板化学镍钯金（ENEPIG）是一种高性能的电路板表面处理技术，因其出色的可靠性和多功能性，已成为高端电子制造领域的关键工艺。
1、ENEPIG 的由来：解决 “黑盘” 问题的突破
ENEPIG(Electroless Nickel Electroless Palladium Immersion Gold）是在传统 ENIG（化学镀镍浸金）工艺基础上发展而来的三层金属表面处理技术，最早由 Intel 公司开发。
ENIG工艺在高温或长期储存后，镍层与金层会发生互扩散，形成脆性的 Ni₃Au 相，导致 “黑盘”(Black Pad) 缺陷，严重降低焊接可靠性;
随着无铅焊接和高密度封装技术发展，ENIG 的可靠性问题日益凸显;
在镍层和金层之间引入0.05-0.1μm 厚的钯层作为屏障，彻底解决黑盘问题；
钯层可使金层厚度从 ENIG 的 0.1μm 以上减薄至 0.03-0.05μm，降低成本的同时提高性能；

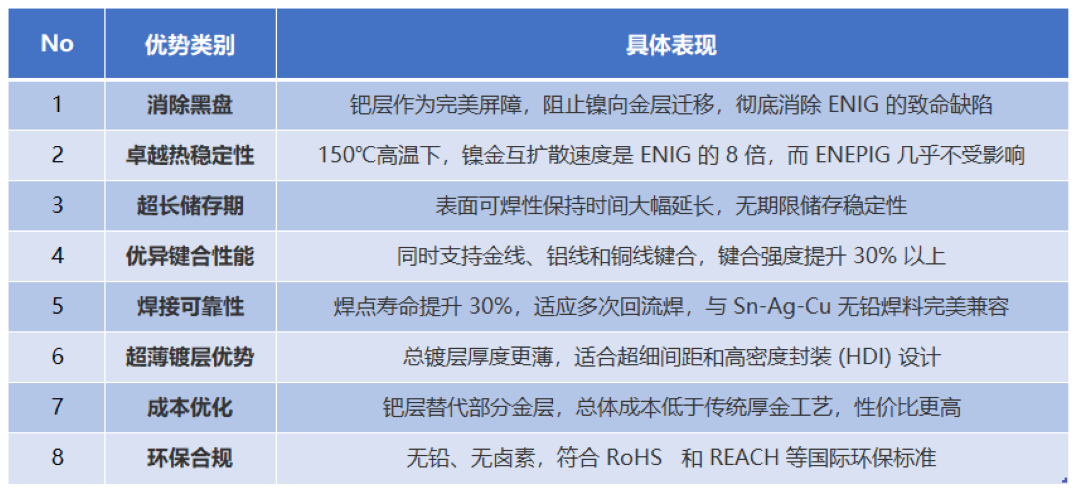

2、ENEPIG 的核心优势：三层防护的可靠性革命
工艺中，各镀层的典型厚度有标准推荐值。例如，IPC标准及研究推荐，用于焊接和键合时，钯层厚度大于0.05微米（µm），金层厚度大于0.05微米，能获得良好的可靠性与可加工性平衡。

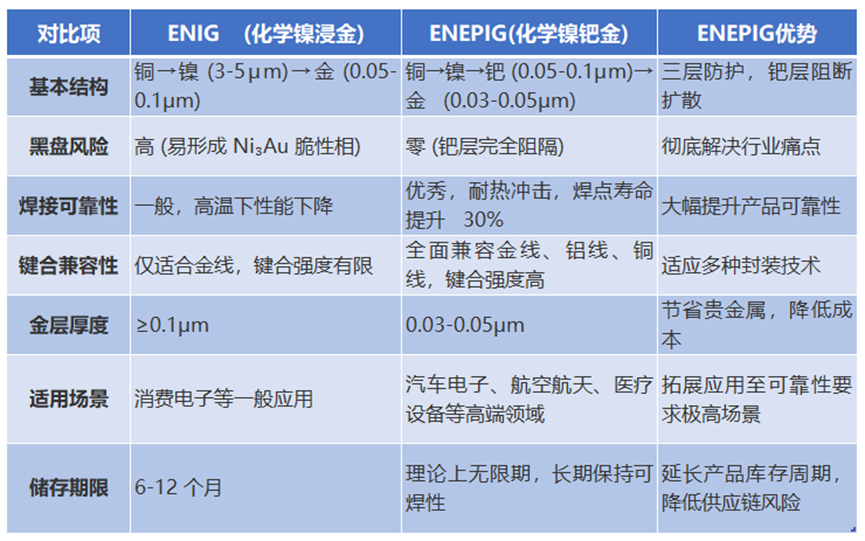

3、ENEPIG vs ENIG：技术升级的全面对比
彻底消除“黑盘”：从根源上避免了ENIG最严重的缺陷。
卓越的焊接可靠性：焊点强度更高，失效模式为延性断裂，而非ENIG的脆性断裂，更可靠。
多功能兼容性：可同时完美兼容无铅焊接、金线键合、铝线键合，甚至铜线键合，这是其最大特色。
优异的抗氧化性与保质期：能长期保护焊盘，防止可焊性下降

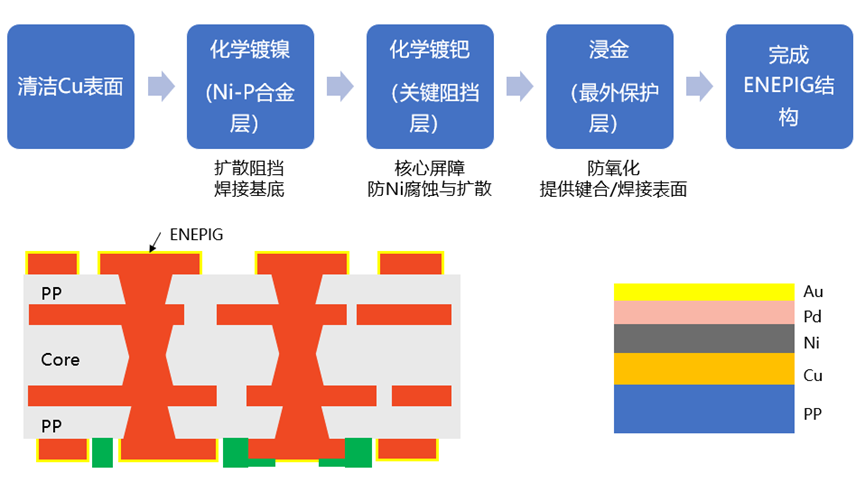

原理：在催化表面 (活化后的铜面)，镍离子被次磷酸钠还原，同时磷共沉积形成 Ni-P 合金；
核心反应：2H₂PO₂⁻ + Ni²⁺ + 2H₂O → Ni↓ + 2H₂PO₃⁻ + 2H⁺ + H₂↑
功能：提供 3-5μm 厚的均匀底层，作为铜与钯 / 金的阻隔层，防止铜扩散，同时为后续镀层提供良好结合力；
原理：与化学镀镍相似，采用次磷酸钠或胺类还原剂进行自催化还原反应，在镍表面形成均匀致密的钯层；
工艺特点：pH 值 8-9，温度 40-50℃，主要成分为氯化钯和胺类络合剂；
功能：关键阻隔层，阻止镍与金互扩散，同时为金层提供理想的催化表面；
原理：利用置换反应，钯层作为催化剂，金离子被还原沉积在钯表面；
特点：金层极薄 (0.03-0.05μm)，但均匀致密，提供优异的抗氧化性和可焊性；
功能：作为最终工作面，提供低接触电阻和卓越的焊接性能，保护内部镀层不被氧化；
微蚀：使用过硫酸铵或硫酸 – 双氧水体系，轻微蚀刻铜表面，形成微观粗糙面，增强镀层附着力
预浸活化：在铜表面引入钯胶体或离子钯作为催化核心，为化学镍沉积提供起始点
温度：85-90℃，pH 值：4.5-5.5 (酸性) 或 8-10 (碱性)
沉积速率：15-20μm/h，形成 3-5μm 厚的镍磷合金层
关键控制：精确监控 pH 值、温度和还原剂浓度，确保镀层均匀性
在专用钯槽中进行，钯盐浓度、pH 值和温度需精确控制
在含金盐 (如氰化金钾) 的弱酸性溶液中进行置换反应
金层厚度：精确控制在 0.03-0.05μm，形成镜面般均匀的表面
ENEPIG 因其卓越性能，已成为以下领域的首选表面处理方案：
汽车电子：发动机控制单元 (ECU)、安全气囊系统、ADAS 等，耐受极端温度和振动环境
通信设备：5G 基站、射频模块，支持高频信号传输和长期稳定工作
医疗电子：植入式设备、监护仪，要求生物兼容性和极高可靠性
航空航天：卫星通信、导航系统，适应严苛宇宙环境和温度变化
高端计算：服务器主板、AI 加速器，支持 BGA、CSP 等高密度封装技术
消费电子高端系列：旗舰手机、可穿戴设备，追求超薄设计和长期可靠性
ENEPIG 工艺通过钯层这一关键创新，成功解决了电子制造业长期面临的黑盘难题，构建了 “镍 – 钯 – 金” 三层防护体系，在可靠性、耐热性、键合性能等方面实现了质的飞跃。
技术本质：ENEPIG 不仅是工艺改进，更是材料科学与表面工程的完美结合，为现代电子工业的可靠性提供了坚实保障。
注：随着钯价波动，部分厂商开发了 ENIPIG (浸钯替代化学钯) 等变种工艺，在保持性能的同时进一步优化成本，但 ENEPIG 仍是高端应用的首选标准。
